| Place of Origin: | CHINA |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Zasady płatności: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Heat Treatment: | Quenching | Weight: | Customized |
|---|---|---|---|
| Material: | 17CrNiMo6 | Manufacturing Process: | Gear Grinding |
| Pressure Angle: | 20° | Kąt spiralny: | 18° |
| Hardness: | 58-62 HRC | ||
| Podkreślić: | 20 wszechstronne wały przekładni,Wielkiego zasięgu przekładni biegów,Włoki przekładni mechanicznych |
||

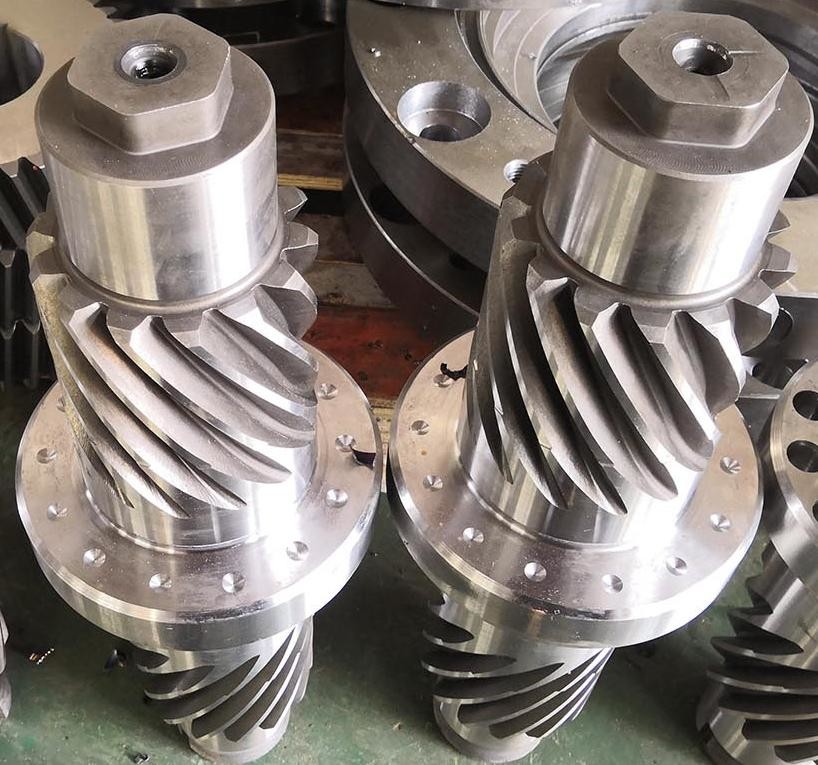

1)Opis wałów przekładni biegów
Oś przekładni jest kluczowym elementem przekładni, który integruje przekładnie i wały w jedną jednostkę.Ta zintegrowana konstrukcja znacznie zwiększa sztywność i niezawodność układu przesyłowego i jest szeroko stosowana w różnych urządzeniach mechanicznych przesyłowych.
2)Zalety wałów przekładni biegów
a) Kompaktowa konstrukcja: zintegrowana konstrukcja przekładni i wałów, oszczędzająca powierzchnię instalacyjną.
b) Wysoka wydajność przesyłu: zmniejszenie strat mocy spowodowanych przez elementy łączące
c) sztywność: całościowa konstrukcja może wytrzymać większy moment obrotowy.
d) Łatwe utrzymanie: zmniejszenie etapów montażu i niższy wskaźnik awarii.
3)Zastosowania wałów przekładni biegów
a) Oś wejściowa/wyjściowa automatycznej skrzyni biegów w samochodach
b) Przemysłowy układ przesyłowy reduktorów
c) Urządzenie przenoszące moc do maszyn budowlanych
d) Główny wał skrzyni biegów turbiny wiatrowej
| Produkty | Włókno przekładni biegów |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Gleason |
| ZestawZębyProdukcja | Szlifowanie sprzętu |
| Szlifowanie zębów | √ |
| Moduł (M) | 6 |
| Liczba zębów (Z) | 21 |
| kąt ciśnienia (α) | 20° |
| kąt prowadzenia | 15° |
| Stopień dokładności | Klasa ISO 6 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
