| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Minimalne zamówienie: | 200 zestawów |
| Cena: | 300＄ |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 DNI |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Metoda produkcji: | Frezowanie kół zębatych | Szerokość przekładni: | 22 mm |
|---|---|---|---|
| Kodeks stali: | 20CrMnTi | Wielkość: | Dostępne w różnych rozmiarach |
| Wałek zębaty: | Ziarna szlifowanie zębów | Obróbka cieplna: | Hartowanie i odpuszczanie |
| Podkreślić: | Włączyć zębowe profile przekładni,Przesyłki z gładką siatką,Zęby z profilem przenośnikiem z prostym włączeniem |
||

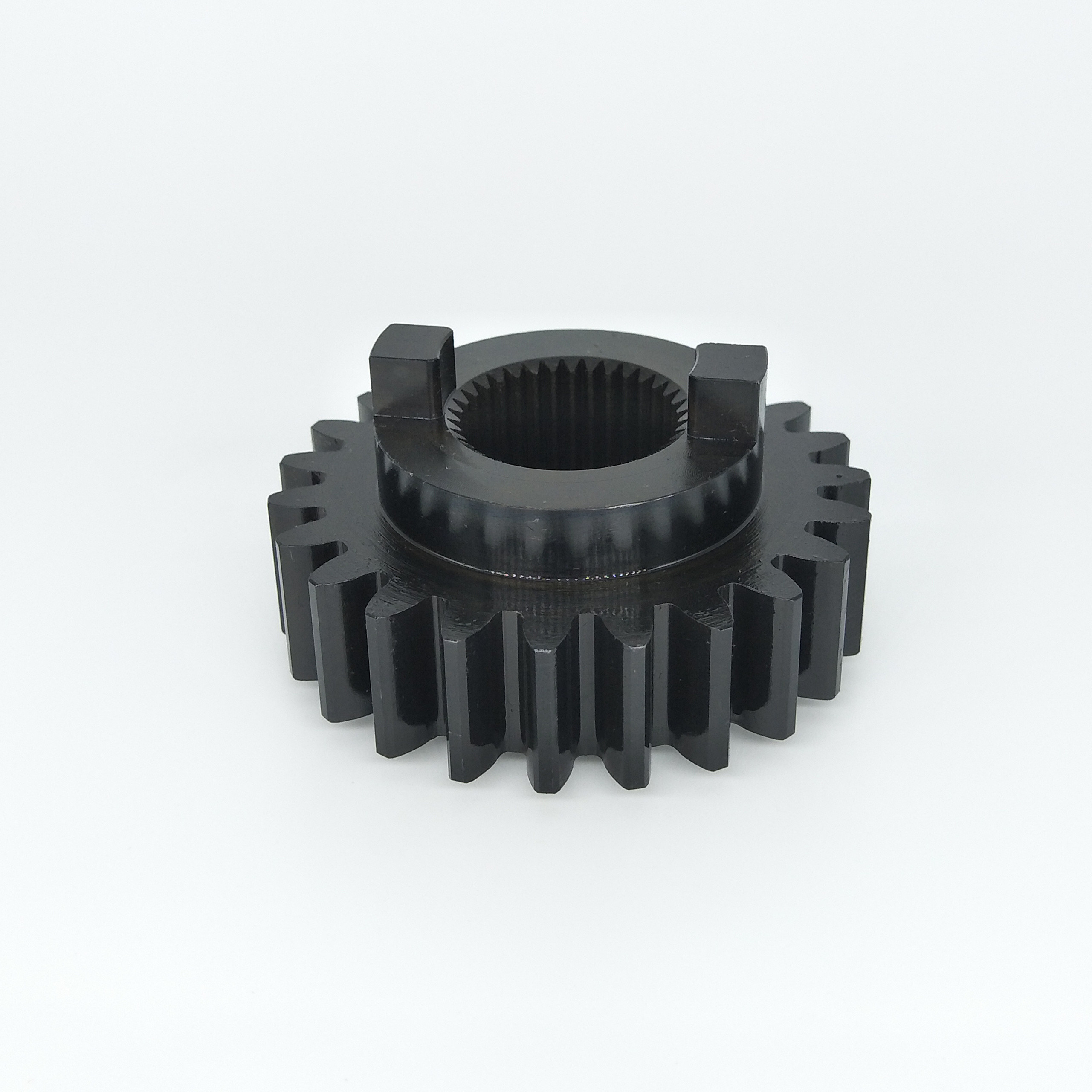

1) Opis sprzętu napędowego
Sprzęgło wybuchowe jest najbardziej podstawowym rodzajem sprzęgła cylindrycznego.
Linia zęba jest równoległa do osi przekładni,a jego profil zębów jest prostą krzywą.
2) Cechy sprzętu napędowego
a) Profil zęba ma prosty kształt involute w linii prostej.
b) Podczas sieciowania, cała szerokość zęba wchodzi w kontakt jednocześnie.
c) Może być stosowany wyłącznie do przesyłu między równoległymi wałami.
3) Korzyści ze sprzętu napędowego
a) Struktura jest najprostsza, a koszty produkcji najniższe.
b) Wydajność transmisji wynosi 98-99%
c) Nie powstaje żadna siła osiowa, a konstrukcja łożyska jest prosta.
d) Łatwe w przetwarzaniu i utrzymaniu.
| Produkty | Zespół napędowy |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Zęby cylindryczne |
| Produkcja | Zwierzęta do jazdy |
| Szlifowanie zębów | √ |
| Moduł (M) | 1.5 |
| Liczba zębów (Z) | 12 |
| kąt ciśnienia (α) | 20° |
| kąt spiralny (β) | 0 |
| Stopień dokładności | Klasa ISO 6-7 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
