| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Minimalne zamówienie: | 200 zestawów |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 DNI |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Rodzaj przekładni: | Przekładnia zębata | Typ splajnu: | Spline z prostymi stronami |
|---|---|---|---|
| Typ profilu: | Zewnętrzny sprzęt pierścieniowy | Hradness: | 220-260 HB |
| Wałek zębaty: | Ziarna szlifowanie zębów | Liczba zębów: | Zwyczajne |
| Podkreślić: | Zęby silnikowe,Przesyłki przenośnikowe klasy ISO 6-7,Przesyłki przenośnikowe z płynnym przenoszeniem ruchu |
||

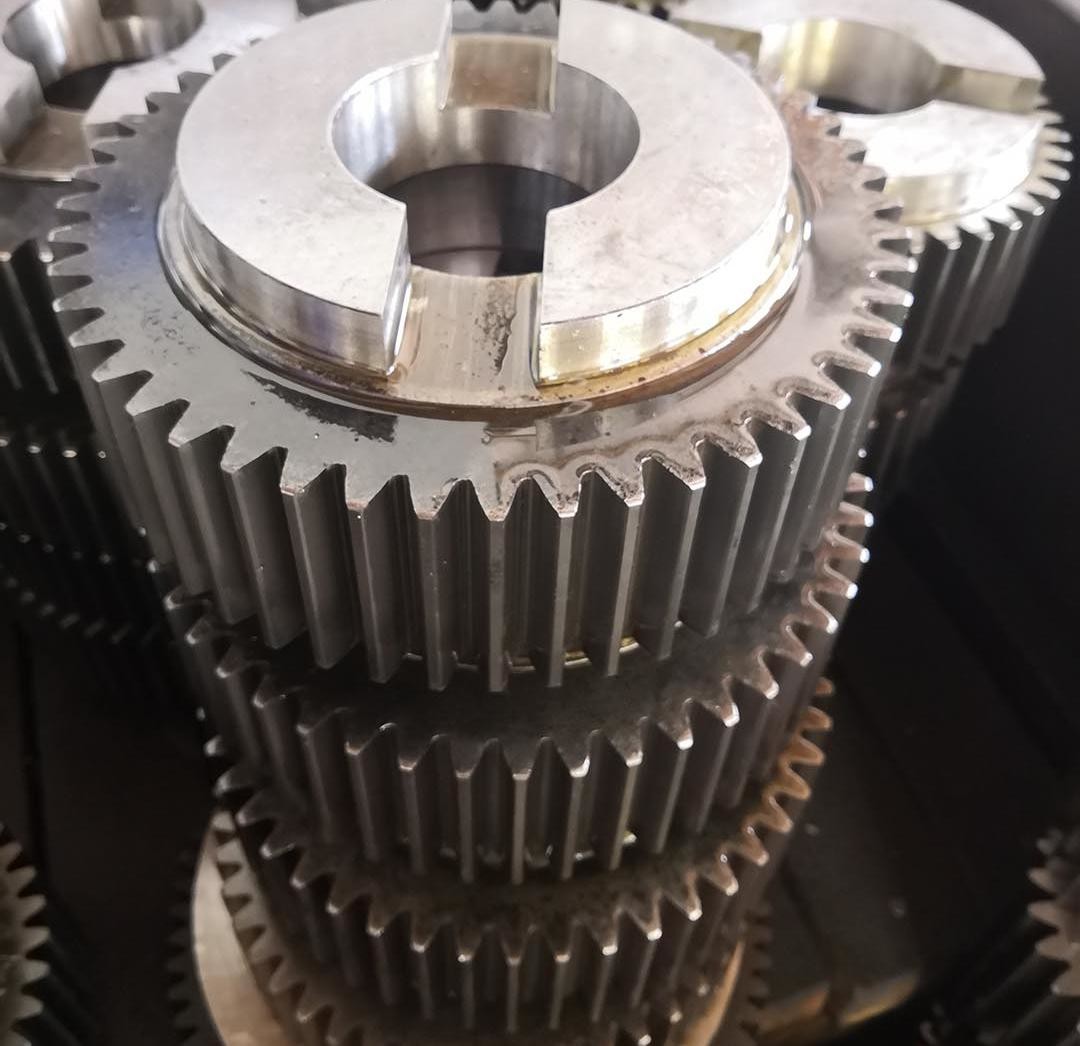

1) Opis sprzętu napędowego
Sprzęgło wytrzymałe to silnik cylindryczny, którego linia zębowa jest równoległa do osi sprzęgła.
Przekazuje moc i ruch poprzez zaangażowanie zębów i jest najprostszym rodzajem sprzętu.
2) Cechy sprzętu napędowego
a) Kierunek zęba jest równoległy do osi, a proces sieciowania jest prosty i bezpośredni.
b) Podczas transmisji dwa wały biegów muszą być ściśle równoległe.
c) Natychmiastowy współczynnik transmisji jest stały, a przenoszenie ruchu jest płynne.
3) Korzyści ze sprzętu napędowego
a) Proces projektowania i produkcji jest dojrzały i ma niskie koszty.
b) Wydajność przesyłu jest wysoka, ogólnie przekracza 98%.
c) Łatwy w montażu i konserwacji, stosunkowo niskie wymagania dotyczące dokładności montażu.
| Produkty | Zespół napędowy |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Zęby cylindryczne |
| Produkcja | Zwierzęta do jazdy |
| Szlifowanie zębów | √ |
| Moduł (M) | 1.5 |
| Liczba zębów (Z) | Zwyczajne |
| kąt ciśnienia (α) | 20° |
| kąt spiralny (β) | 0 |
| Stopień dokładności | Klasa ISO 6-7 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
