| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | GS2207001 |
| Minimalne zamówienie: | 5 sztuk |
| Cena: | $200.0/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 dni |
| Zasady płatności: | L/C, D/P, Western Union, T/T |
| Możliwość Supply: | 300 sztuk/miesiąc |
| Materiał: | 20Cr2Ni4 | Obróbka cieplna: | Nawęglanie |
|---|---|---|---|
| Twardość: | 58-62 HRC | Klasa jakości: | Klasa ISO 6-7 |
| Typ profilu: | Cylindryczna przekładnia | Długość: | 520 mm |
| Podkreślić: | Nawęglany wał przekładni zębatej,wały zębate zębate do reduktorów biegów,nawęglanie wały wielowypustowe |
||

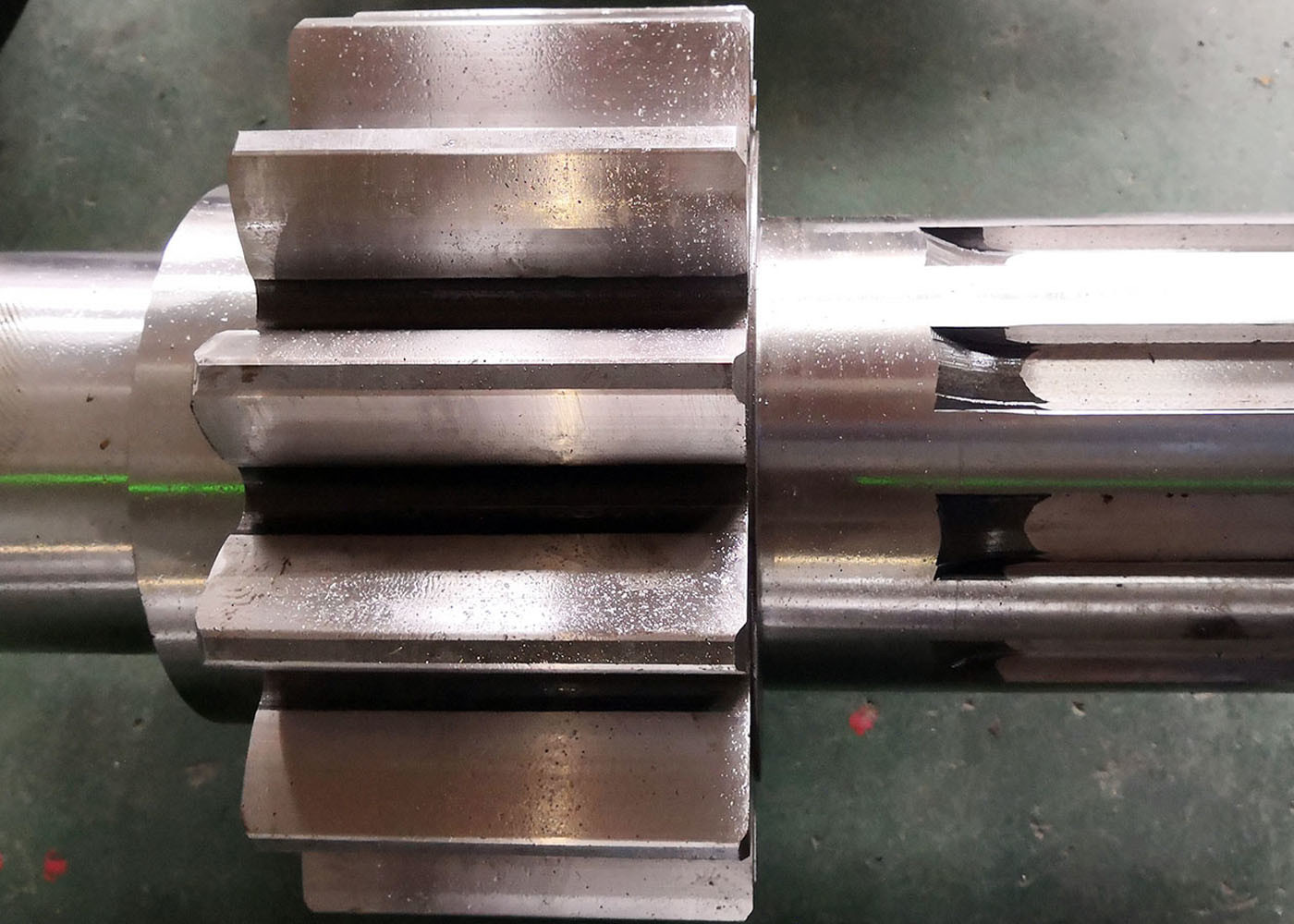

Części Przekładni - Wały Zębate i Wały Wielowypustowe do Reduktorów
1) Opis części przekładni:
Koła zębate i wały zębate są szeroko stosowane w różnych typach maszyn jako element przekładni.
Rodzaje kół zębatych:
a) Koła zębate walcowe i śrubowe
b) Koła zębate stożkowe
c) Koła zębate ślimakowe i hipoidalne
2) Charakterystyka koła zębatego walcowego
Zęby są proste i równoległe do osi wału. Przenoszą moc i ruch między dwoma obracającymi się równoległymi wałami.
Cechy:
a) Łatwe w produkcji.
b) Brak siły osiowej.
c) Stosunkowo łatwe do osiągnięcia wysokiej jakości.
| Produkty | Koło Zębate Walcowe/ Wielowypust |
| Wykonane na zamówienie | √ |
| Typ Profilu Zęba | Koło Zębate Cylindryczne |
| Koło ZębateZębyProdukcja | Frezowanie kół zębatych/ Dłutowanie kół zębatych/ Wytaczanie kół zębatych |
| Szlifowanie zębów kół zębatych | √ |
| Moduł (M) | 10 |
| Liczba Zębów (Z) | Niestandardowe |
| Kąt Przylegania (α) | 20° |
| Kąt Pochylenia | 0° |
| Stopień Dokładności | ISO 6-7 Grade |
| Obróbka Cieplna | Nawęglanie |
| Twardość Powierzchni | 58-62HRC |
| PORÓWNANIE GATUNKÓW STALI | |||||
| CHINY/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
