| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | HG220806003 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | $80/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 50 dni |
| Zasady płatności: | L/C, T/T, Western Union, D/P |
| Możliwość Supply: | 1000 sztuk/miesiąc |
| Numer zęba: | 76 | kąt helisy: | 25° |
|---|---|---|---|
| Całkowita wysokość: | 122 mm | Twardość: | 50-55 HRC |
| Materiał: | SCM 440 | Obróbka cieplna: | Hartowane indukcyjnie |
| Podkreślić: | 10-modułowa pojedyncza przekładnia śrubowa,stalowe przekładnie śrubowe 42CrMo,pojedyncze przekładnie śrubowe SCM 440 |
||

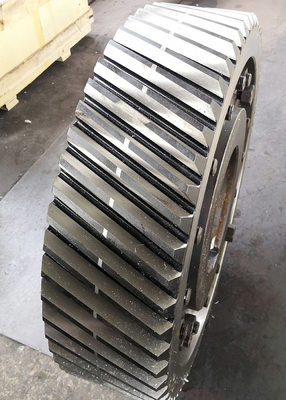

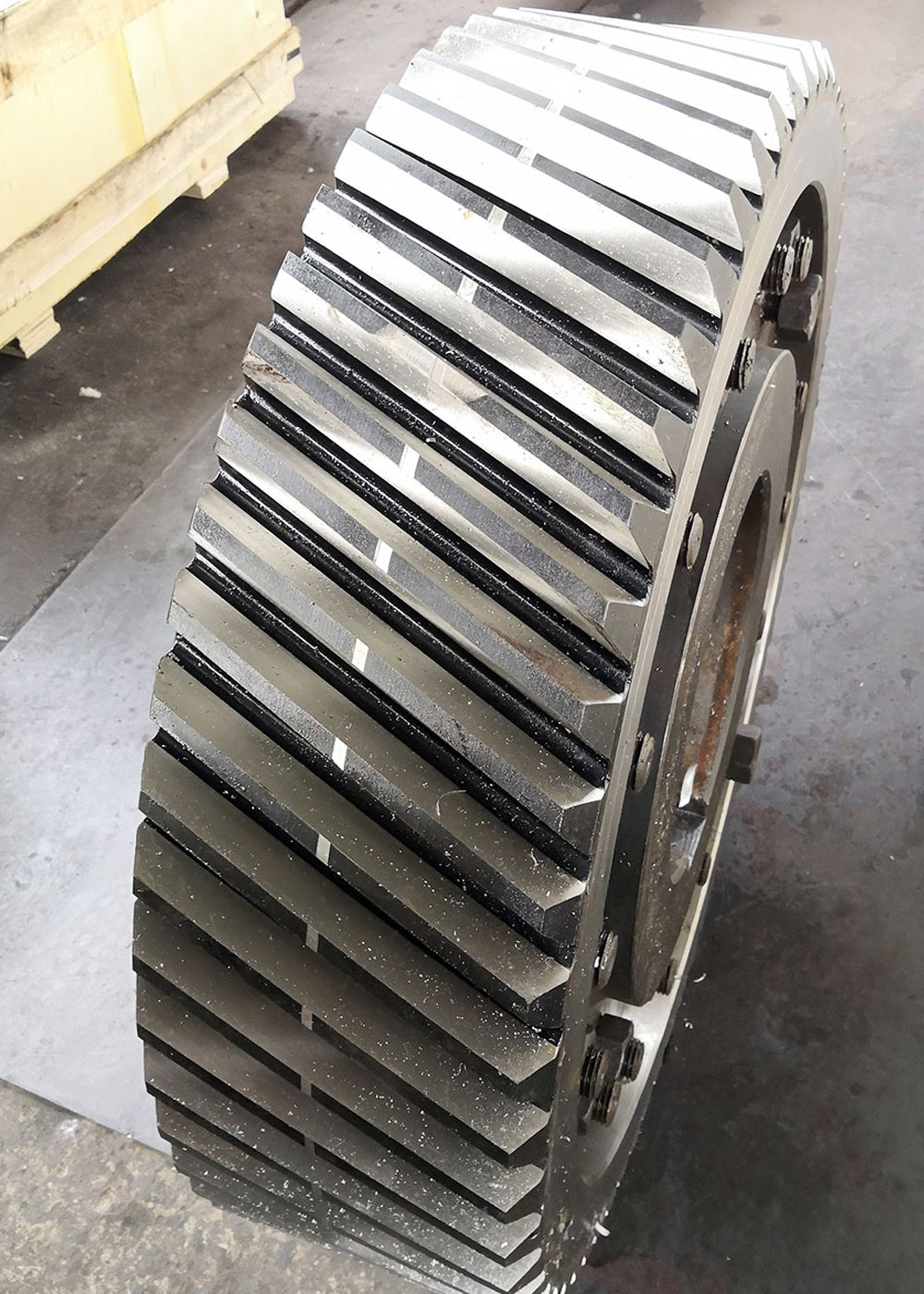

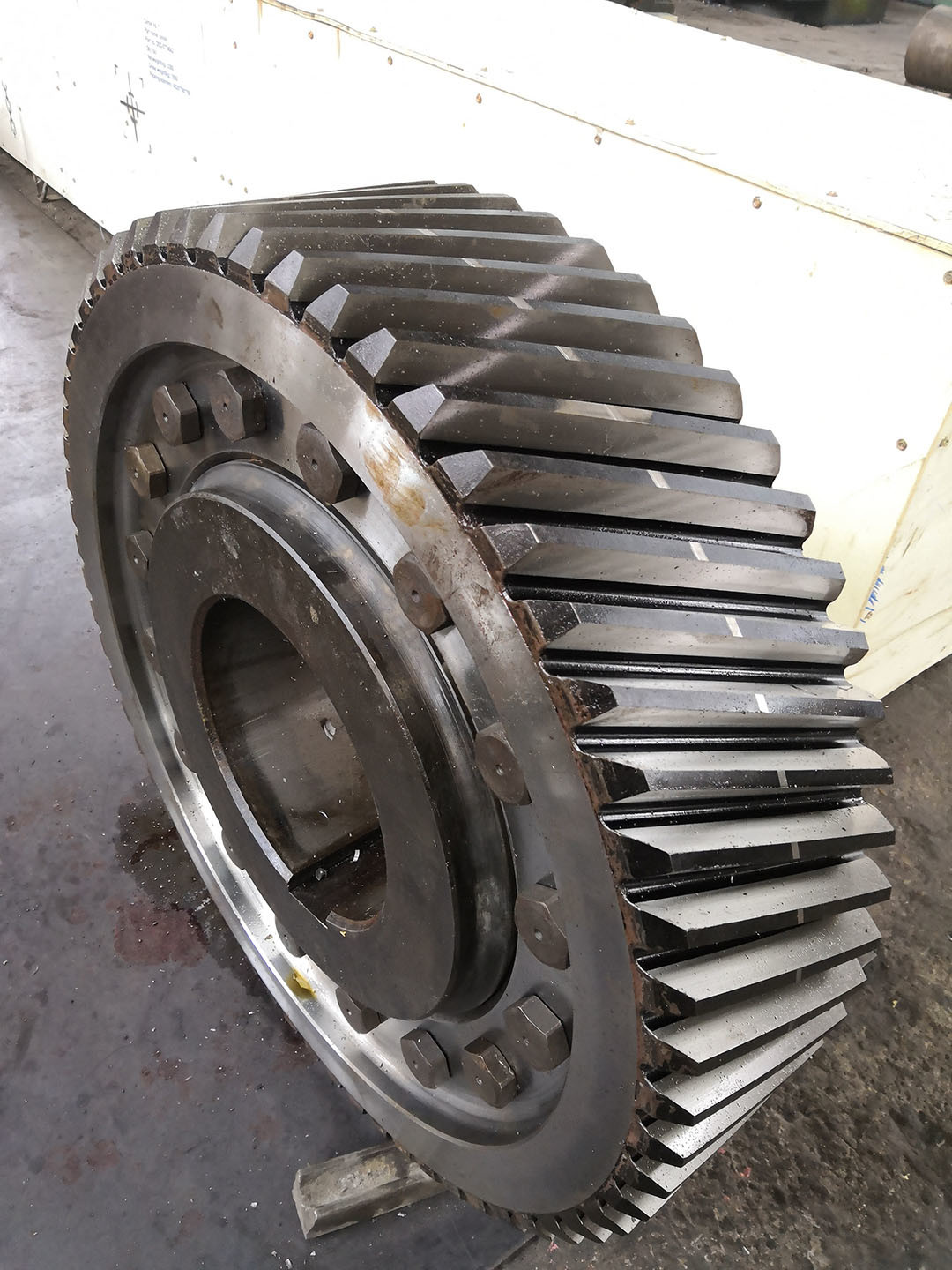

SCM 440 42CrMo Stal 10 Moduł Zębatki spiralne Części przemysłowych przekładni
1)Rodzaje narzędzi spiralnych
a) Jednosprężowa narzędzia
b) Podwójny sprzęt spiralny
c) Narzędzia do połowów śledzia
2) kierunek narzędzi spiralnych
Lewa ręka i prawa ręka
3) Opis narzędzi spiralnych
Zęby spiralne powstały na podstawie zębów szpornych, a ich zęby leżą pod kątem osi wału.
Kontakt między zębami w siatce działa wzdłuż diagonalnych boków twarzy w sposób postępujący,
w żadnym momencie nie jest całkowicie zaangażowany żaden zęb.
| Produkty | Zębatki spiralne |
| Wykonane na zamówienie | √ |
| Rodzaj profilu | Sprzęt cylindryczny |
| Produkcja | Zwierzęta do jazdy |
| Szlifowanie zębów | √ |
| Moduł (M) | 10 |
| Liczba zębów (Z) | 76 |
| kąt ciśnienia (α) | 20° |
| kąt spiralny (β) | 25° |
| Stopień dokładności zębów | Klasa ISO 6-7 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
