| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | HG22083101 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | $150/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 50 dni |
| Zasady płatności: | L/C, T/T, Western Union, D/P |
| Możliwość Supply: | 1000 sztuk/miesiąc |
| Materiał: | 20CrMnTi | Obróbka cieplna: | Nawęglanie |
|---|---|---|---|
| Szerokość zębów: | 45 | Moduł: | 4 |
| Dokładność: | Klasa ISO 6 | kąt helisy: | 15° |
| Podkreślić: | Pojedyncza przekładnia śrubowa ze stali 20CrMnTi,przekładnia spiralna ze stali 20CrMnTi,Pojedyncza przekładnia śrubowa reduktora prędkości |
||

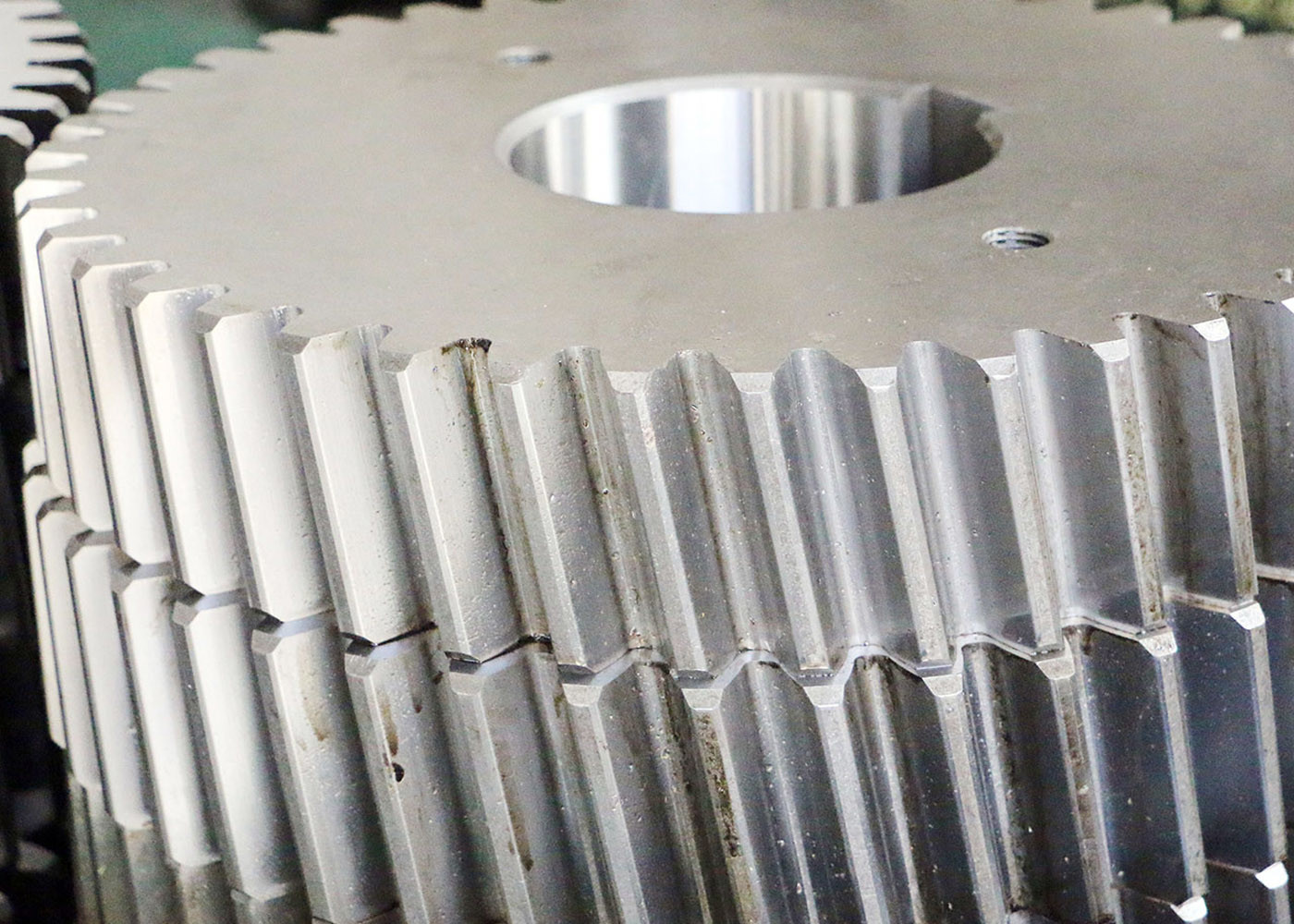

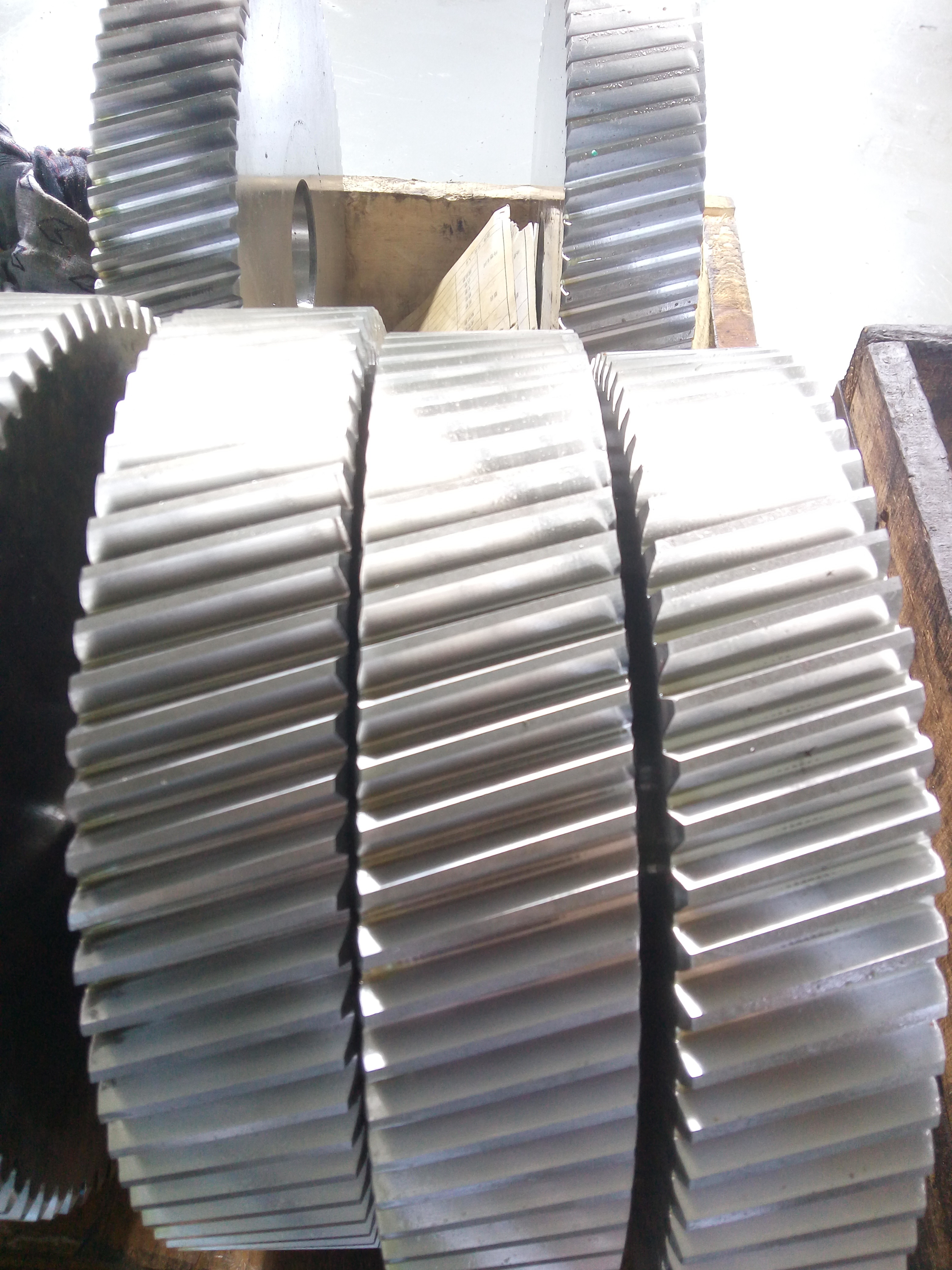

Stalowo 20CrMnTi Stalowe jednoprzewodowe przekładnie spiralne do reduktorów prędkości
1) Opis narzędzi spiralnych
Zęby spiralne to jeden z rodzajów zębów cylindrycznych z nachylonymi zębami.
W porównaniu z biegami z napędem mają większy współczynnik kontaktu i wyróżniają się cichością, mniejszą wibracją oraz zdolnością do przesyłania dużej siły.
Para zębów spiralnych ma taki sam kąt, ale ręka spiralna jest przeciwstawna.
2) Cechy sprzętu spiralnego
Zęby spiralne wytwarzają siłę napędową ośną, dlatego pożądane jest użycie łożysk napędowych do absorpcji tej siły.
| Produkty | Zębatki spiralne |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Sprzęt cylindryczny |
| Produkcja | Zmiana biegów/Slisanie biegów |
| Szlifowanie zębów | √ |
| Moduł (M) | 4 |
| Liczba zębów (Z) | 52 |
| kąt ciśnienia (α) | 20° |
| kąt prowadzenia | Zwyczajne |
| Stopień dokładności | 6-7 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
