| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | HG220806003 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | $80/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 50 dni |
| Zasady płatności: | L/C, T/T, Western Union, D/P |
| Możliwość Supply: | 1000 sztuk/miesiąc |
| Liczba zębów: | 58 | kąt helisy: | 20° |
|---|---|---|---|
| Średnica końcówki: | 620 | Twardość: | 45-50 HRC |
| Materiał: | SCM 440 | Szerokość: | 70 mm |
| Podkreślić: | SCM 440 Steel Helical Gears,SCM 440 Steel Spur Helical Gear,moduł Spur Helical Gear 12 |
||

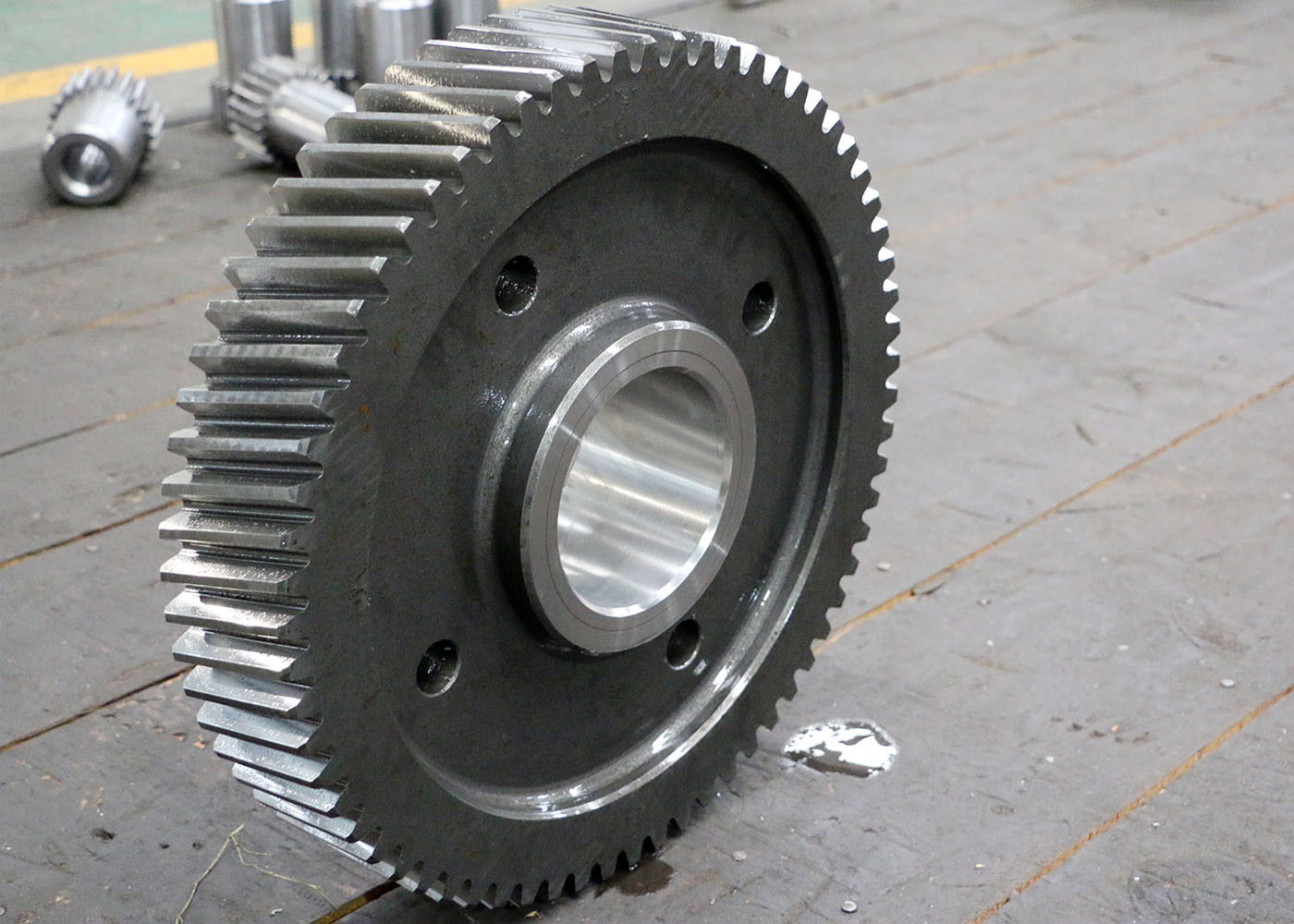

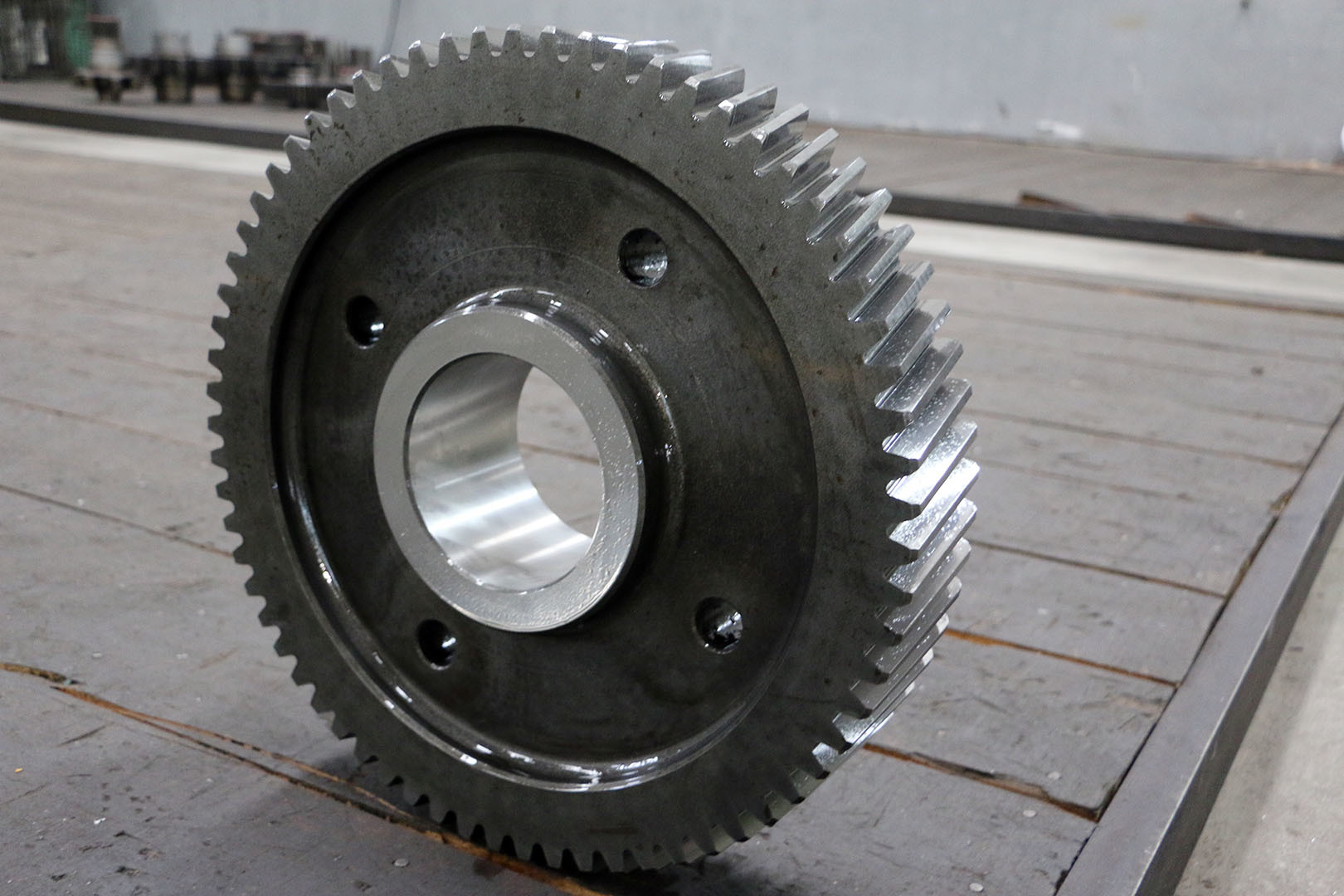

Forte SCM 440 stalowe przekładnie 12 modułowe przekładnie spiralne do reduktorów prędkości
Charakterystyka zespołu kołowego
Jedną z najbardziej zauważalnych zalet skrzyżowych przekładek nad skrzyżowanymi jest mniejszy hałas, szczególnie przy średnich i wysokich prędkościach.
Przy zębach spiralnych, wiele zębów jest zawsze w zębach, co oznacza mniejsze obciążenie każdego zęba.
W rezultacie siły przechodzą łagodniej z jednego zęba na następny, co zmniejsza wibracje, obciążenia i zużycie.
Ale nachylony kąt zębów powoduje również kontakt poślizgowy między zębami, co wytwarza siły osiowe i ciepło, co zmniejsza wydajność.
Te siły osiowe odgrywają ważną rolę w selekcji rodzajów biegów dla kości helicoidalnych.
Kolejną zaletą, jaką dają helikolowe zęby nad zębami prostymi, jest możliwość ich użycia z równoległymi lub bez równoległych (krzyżowymi).
Kołowiercowe z równoległymi końcówkami wymagają tego samego kąta, ale z przeciwległymi rękami (tj. zębami z prawej przed zębami z lewej).
| Produkty | Zębatki spiralne |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Sprzęt cylindryczny |
| Produkcja | Zwierzęta do jazdy |
| Szlifowanie zębów | √ |
| Moduł (M) | 12 |
| Liczba zębów (Z) | 58 |
| kąt ciśnienia (α) | 20° |
| kąt prowadzenia | 20° |
| Stopień dokładności | Klasa ISO 6-7 |
| Obróbka cieplna | Utwardzanie indukcyjne |
| Twardota powierzchni | 45-50 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
