| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | HG22082605 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | $80/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 50 dni |
| Zasady płatności: | L/C, T/T, Western Union, D/P |
| Możliwość Supply: | 1000 sztuk/miesiąc |
| Liczba zębów: | 13 | kąt helisy: | 15° |
|---|---|---|---|
| Kąt ciśnienia: | 14,5° | Długość: | 125 mm |
| Twardość: | 58-62 HRC | Dokładność: | Grade ISO 7 |
| Podkreślić: | 20CrMnTi Pojedynczy śrubowy wałek zębnika,wał zębaty z wypustami ewolwentowymi,20CrMnTi śrubowy wał zębnika |
||

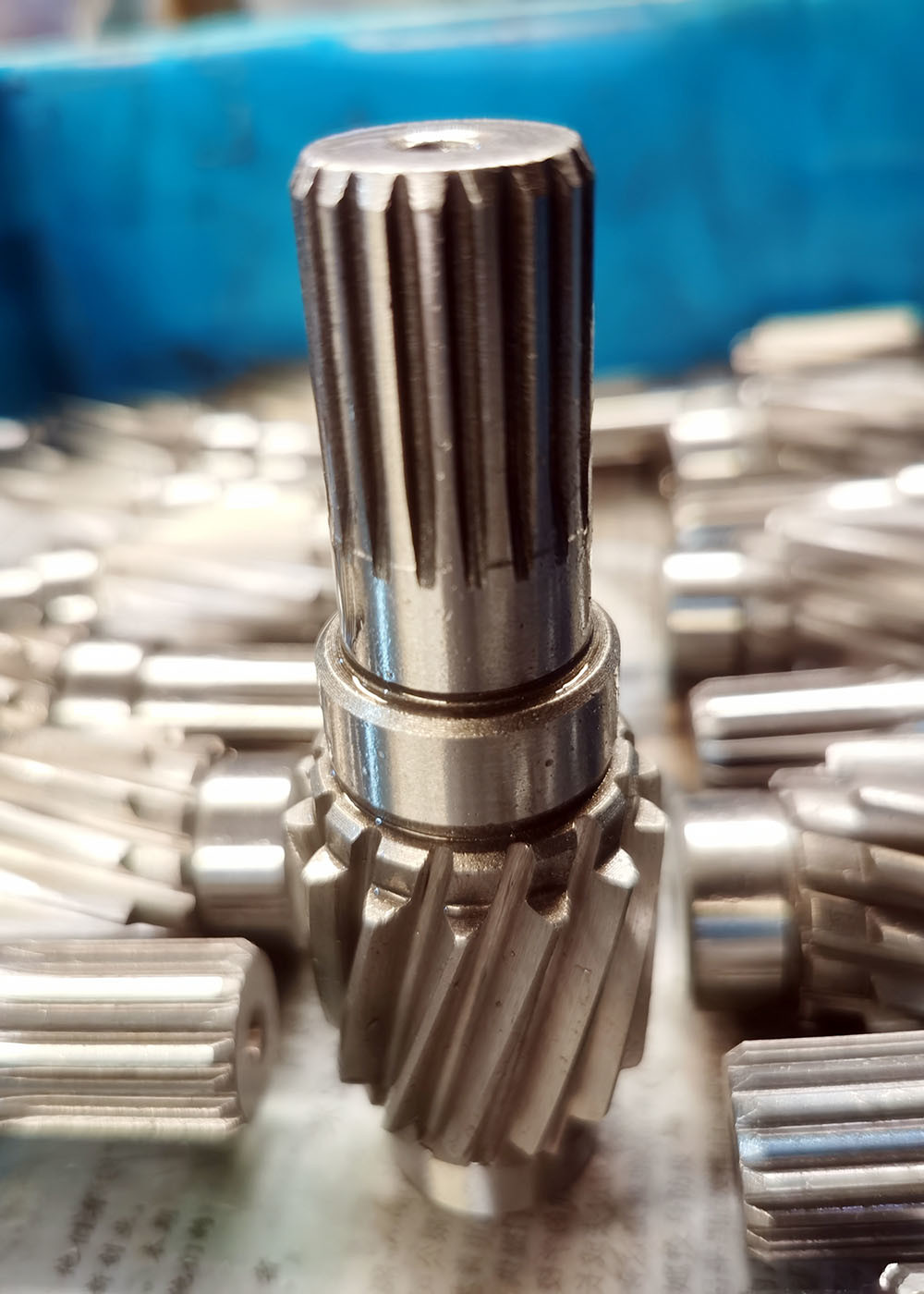

20CrMnTi Stalowy wiersz biegów z pojedynczą spiralą z włączonymi szpilkami
1) Opis biegów spiralnych
Zęby zespół obrotowy mają zęby ustawione pod kątem osi biegów.
Ponieważ zęby są bardziej stopniowe, mają gładszą i cichszą pracę niż biegówki.
Zęby z napędem spiralnym są również mocniejsze i większą ładowność.
Ponadto zęby spiralne mogą przesyłać moc między równoległymi lub równoległymi nie równoległe wały,
natomiast biegówki mogą przenosić moc tylko między równoległymi wałami.
WadyZęby spiralne wytwarzają nacisk osiowy, który trzeba uwzględnić.
| Produkty | Zębatki spiralne |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Sprzęt cylindryczny |
| Produkcja | Zwierzęta do jazdy |
| Szlifowanie zębów | √ |
| Moduł (M) | 7 |
| Liczba zębów (Z) | 68 |
| kąt ciśnienia (α) | 20° |
| kąt prowadzenia | 20° |
| Stopień dokładności | Klasa ISO 6-7 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
