| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | GS22082507 |
| Minimalne zamówienie: | 5 sztuk |
| Cena: | $50.0/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 dni |
| Zasady płatności: | L/C, D/P, Western Union, T/T |
| Możliwość Supply: | 300 sztuk/miesiąc |
| Materiał: | AISI 8620 | Moduł: | 10 |
|---|---|---|---|
| kąt helisy: | 12° | produkcja: | Gear Hooing |
| Długość: | 2350 | Kąt ciśnienia: | 20° |
| Podkreślić: | SAE 4340 stalowy wałek z zębnikiem śrubowym,stalowy wał napędowy SAE 4340,10-modułowy wał z zębnikiem śrubowym |
||

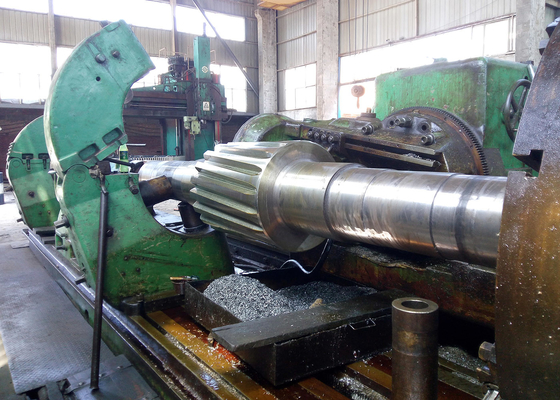

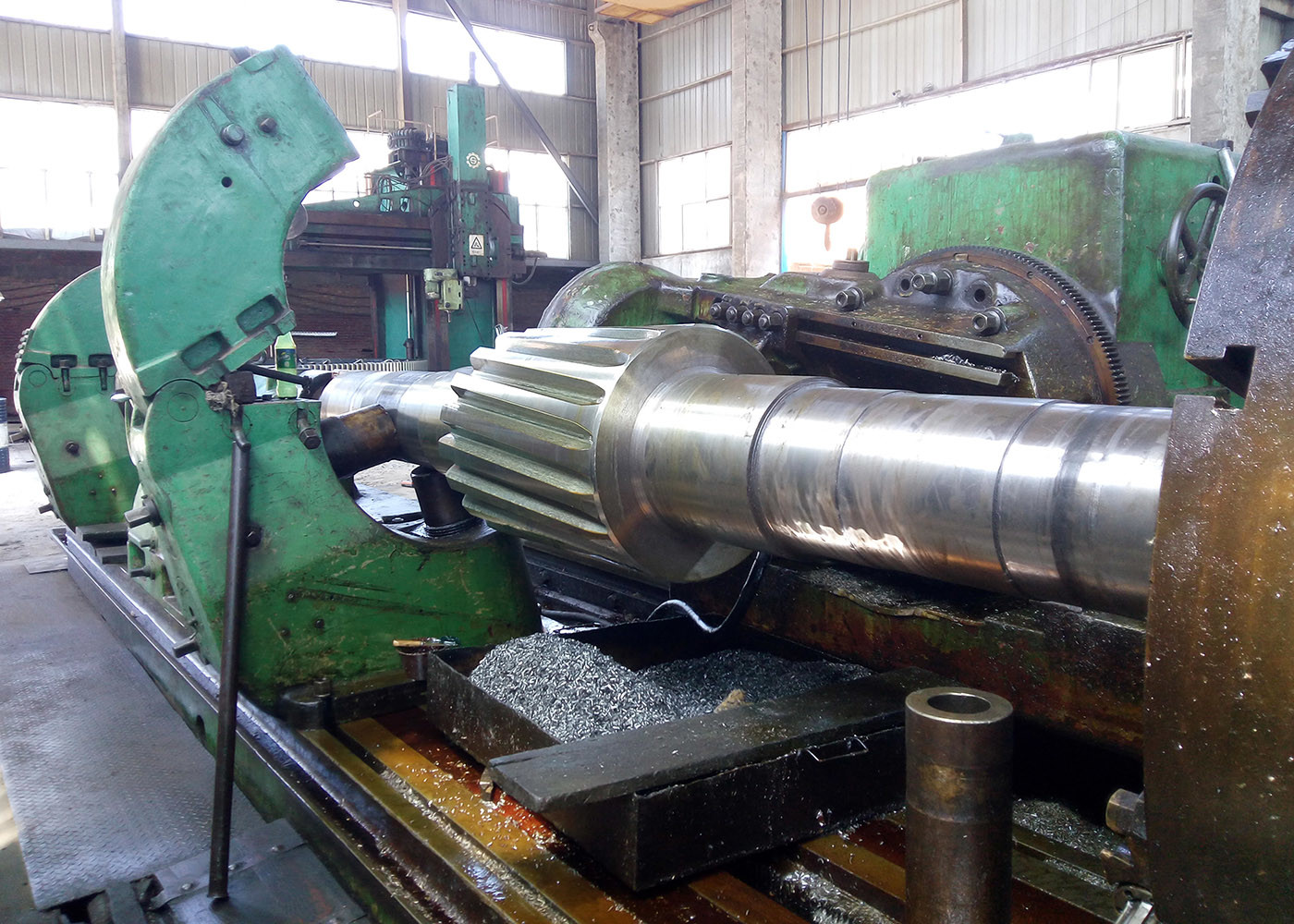

10 Moduł SAE 4340 Stalowy Wał Zębaty Helicalny do Systemu Napędowego do Ciężkich Obciążeń
1) Cechy kół zębatych helikalnych
Zęby koła zębatego helikalnego są ustawione pod kątem (względem osi koła zębatego) i mają kształt helisy.
Pozwala to na stopniowe zazębianie się zębów, zaczynając od kontaktu punktowego i przechodząc w kontakt liniowy w miarę postępu zazębienia.
Jedną z najbardziej zauważalnych korzyści kół zębatych helikalnych w porównaniu z kołami zębatymi czołowymi jest mniejszy hałas,
szczególnie przy średnich i wysokich prędkościach.
Ponadto, w przypadku kół zębatych helikalnych, wiele zębów jest zawsze w zazębieniu, co oznacza mniejsze obciążenie każdego pojedynczego zęba.
Powoduje to płynniejsze przejście sił z jednego zęba na drugi, dzięki czemu wibracje, obciążenia udarowe i zużycie są zredukowane.
| Produkty | Wał Zębaty Helikalny Lewoskrętny |
| Wykonane na Zamówienie | √ |
| Typ Profilu Zęba | Koło Zębate Cylindryczne |
| Koło ZębateZębyProdukcja | Szlifowanie Kół Zębatych |
| Szlifowanie Zębów Kół Zębatych | √ |
| Moduł (M) | 10 |
| Liczba Zębów (Z) | 12 |
| Kąt Przestrzenny (α) | 20° |
| Kąt Pochylenia | 0° |
| Stopień Dokładności | ISO 6 Grade |
| Obróbka Cieplna | Nawęglanie |
| Twardość Powierzchni | 58-62HRC |
| PORÓWNANIE GATUNKÓW KODÓW STALI | |||||
| CHINY/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
