| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | GS22112402 |
| Minimalne zamówienie: | 2 kawałki |
| Cena: | $1850.0/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 dni |
| Zasady płatności: | L/C, D/P, Western Union, T/T |
| Możliwość Supply: | 300 sztuk/miesiąc |
| Materiał: | 40CrNiMoA | DP: | 1.5 |
|---|---|---|---|
| kąt helisy: | 5° | Liczba zębów przekładni: | 24 |
| Szerokość zębów: | 24" | Kąt nacisku: | 20° |
| Podkreślić: | Lewy wał zębaty śrubowy,wałek przekładni SAE 4340,wałek przekładni 24T Angle5 ° |
||

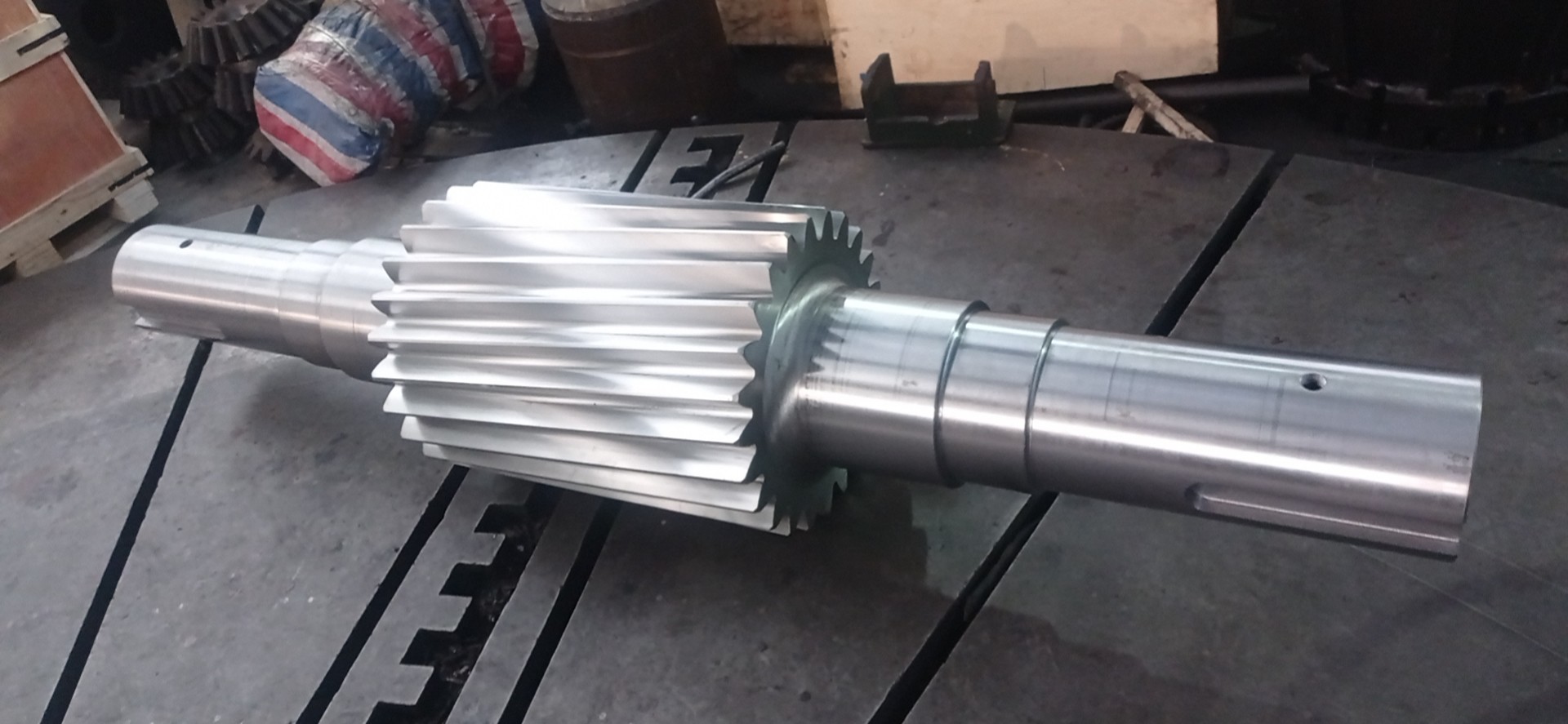

SAE 4340 Stal DP 1.5 24T Lewy Ząb Koła Zębatego Wału Helikalnego Kąt Helisy 5°
1) WAŁ ZĘBATY HELIKALNY 24 ZĘBY
2) PODZIAŁKA MODUŁOWA 1.5
KĄT NACISKU 20°
ŚREDNICA PODZIAŁOWA 14.667"
LICZBA ZĘBÓW 24
KĄT HELISY 5°
3) Obróbka cieplna: Hartowanie indukcyjne
Twardość: 45-50 HRC
4) Szlifowanie kół zębatych
Jakość: Klasa ISO 6-7
| Produkty | Lewy Ząb Koła Zębatego Wału Helikalnego |
| Wykonane na zamówienie | √ |
| Typ profilu zęba | Koło zębate walcowe |
| Koło zębateZębyProdukcja | Frezowanie kół zębatych |
| Szlifowanie zębów kół zębatych | √ |
| Moduł (M) | 16.933 |
| Liczba zębów (Z) | 24 |
| Kąt nacisku (α) | 20° |
| Kąt pochylenia | 5° |
| Klasa dokładności | Klasa ISO 6-7 |
| Obróbka cieplna | Hartowanie indukcyjne |
| Twardość powierzchniowa | 45-50 HRC |
| PORÓWNANIE GATUNKÓW STALI | |||||
| CHINY/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
