| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | GS22112701 |
| Minimalne zamówienie: | 5 sztuk |
| Cena: | $850.0/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 dni |
| Zasady płatności: | L/C, D/P, Western Union, T/T |
| Możliwość Supply: | 300 sztuk/miesiąc |
| Materiał: | 18crniMo7/ 17crniMo6 | Moduł: | 16 |
|---|---|---|---|
| kąt helisy: | 15° | Dokładność: | Klasa ISO 6 |
| Kąt ciśnienia: | 20° | Całkowita długość: | 3000 mm |
| Podkreślić: | Długość lewy śrubowy wałek wielowypustowy,wałek przekładni 3000mm,wałek przekładni 17CrNiMo6 |
||

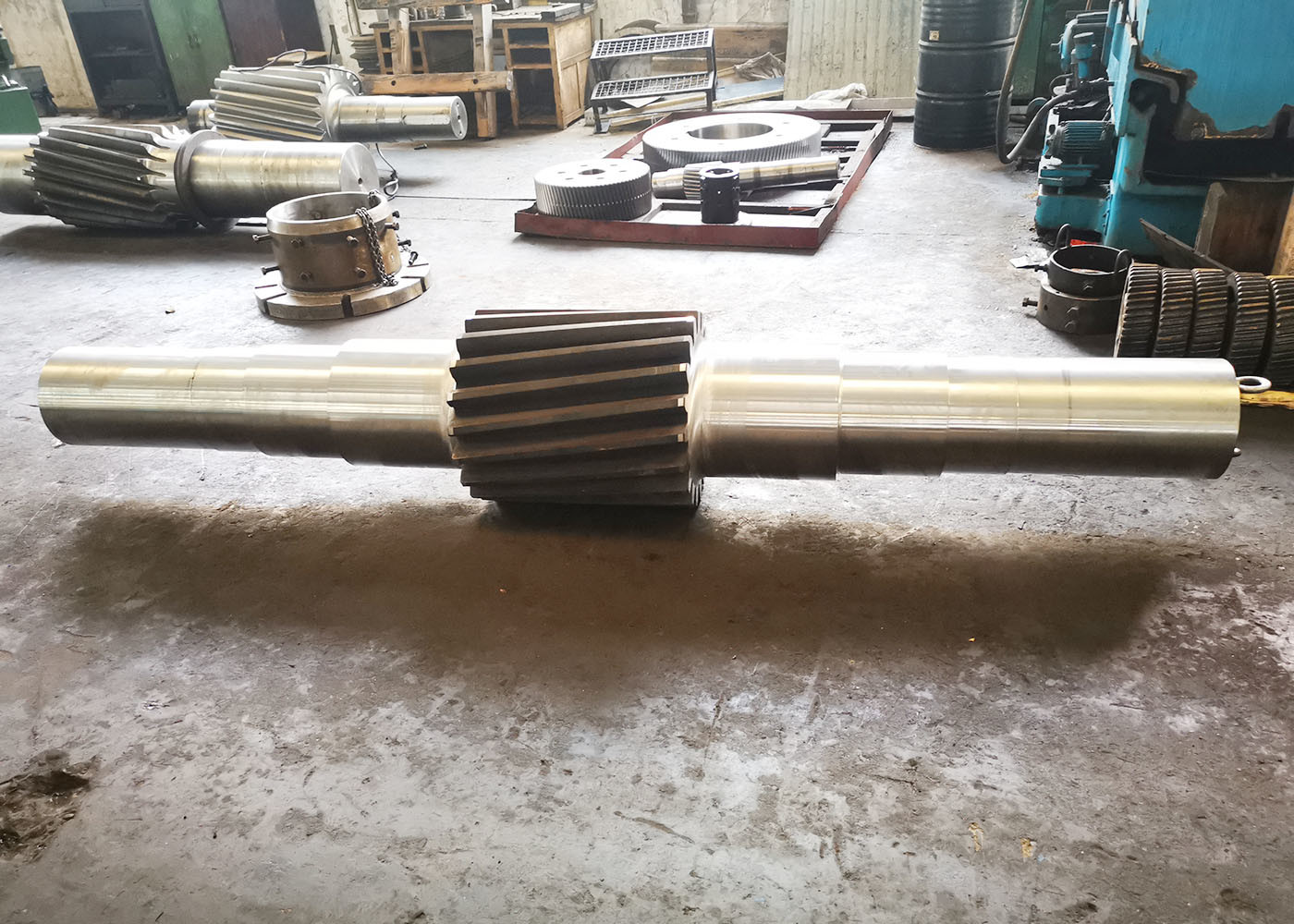

3000 mm Długość w lewym rogu szyba spiralna szyba główna szyba napędowa szyba przekładnia
1) Classificación de engranajes helicoidales (Klasyfikacja kołowych zespółów)
a) równoległe śmigłowe urządzenia (używane do przesyłania mocy między równoległymi ośmiami)
b) Zębatki o podwójnej śmigłowce.
c) Zestawy skrzyżowe lub zestawy półprzełożone (używane do przesyłania mocy między osiami bez równoległości)
2) Opis osi koła spiralnego
Prosto zęby zębowe nazywane są zębami helikoidalnymi.
Helikoptery mogą przenosić siłę między równoległymi i nie równoległymi oczami.
Są bardzo używane w różnych gałęziach przemysłu, takich jak samochody i maszyny przemysłowe.
Helikolowe koła mogą wytrzymać większy ładunek niż proste i działają cichutko.
Prostości biegów są hałaśliwe z powodu nagłego kontaktu między zębami biegów w momencie łączenia.
Ale zęby zębowe mają delikatny kontakt z jednym krawędziem do drugiego.
Zapewnia to płynną i cichą pracę z większą wydajnością niż bieżniki proste.
| Produkty | Lewa szyba przekładni spiralnej |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Sprzęt cylindryczny |
| ZestawZębyProdukcja | Szlifowanie sprzętu |
| Szlifowanie zębów | √ |
| Moduł (M) | 14 |
| Liczba zębów (Z) | 22 |
| kąt ciśnienia (α) | 20° |
| kąt prowadzenia | 22° |
| Stopień dokładności | Klasa ISO 6 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
