| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | GS23051103 |
| Minimalne zamówienie: | 5 sztuk |
| Cena: | $35.0/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 dni |
| Zasady płatności: | L/C, D/P, Western Union, T/T |
| Możliwość Supply: | 300 sztuk/miesiąc |
| Materiał: | 20CrMnTi | Klasa jakości: | Klasa ISO 6 |
|---|---|---|---|
| Helix angle: | 0 | Typ profilu: | Przekładnia zębata |
| Obróbka cieplna: | Nawęglanie | Warstwa twardości: | 0,5-0,8 mm |
| Podkreślić: | Szlifowanie wałka zębatego czołowego,2-modułowy wałek zębaty czołowy szlifierski,wałek zębaty czołowej Ra1.6 |
||

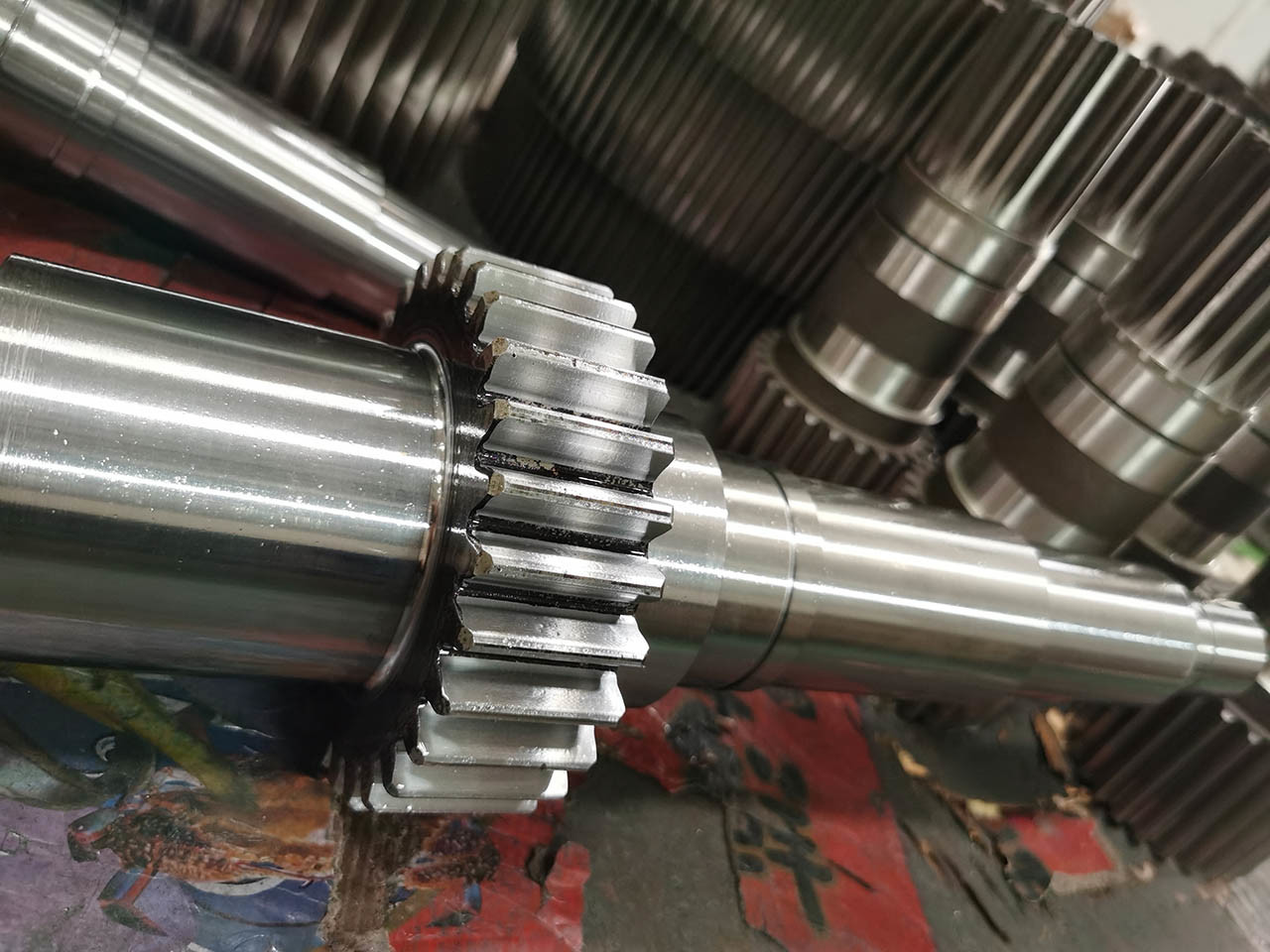

2 Moduł Szlifowanie kół zębatych Walek zębaty o zębach prostych Chropowatość Ra1.6 ISO 1328 6 Klasa
Proces produkcyjny wałka zębatego o zębach śrubowych
Czas produkcji wynosi około 50 dni
Produkty na zamówienie
Koła zębate i wałki zębate są produkowane zgodnie z rysunkami lub próbkami klienta.
a) Materiał stalowy kuty
Stal 20CrMnTi
b) Hartowanie i odpuszczanie materiału
Twardość: 220-260HB
c) Obróbka zgrubna toczeniem
d) Obróbka precyzyjna toczeniem
e) Dłutowanie kół zębatych
f) Obróbka cieplna (nawęglanie)
Twardość: 58-62 HRC
g) Szlifowanie kół zębatych
ISO 6 Klasa
h) Szlifowanie powierzchni
i) Inspekcja
j) Pakowanie
| Produkty | Wałek zębaty o zębach prostych |
| Wykonane na zamówienie | √ |
| Typ profilu zęba | Koło zębate walcowe |
| Koło zębateZębyProdukcja | Frezowanie kół zębatych/Dłutowanie kół zębatych/Kształtowanie kół zębatych |
| Szlifowanie zębów kół zębatych | √ |
| Moduł (M) | 2 |
| Liczba zębów (Z) | 15 |
| Kąt przyporu (α) | 20° |
| Kąt pochylenia | 0° |
| Klasa dokładności | ISO 6-7 Klasa |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchniowa | 58-62 HRC |
| PORÓWNANIE KLAS KODÓW STALI | |||||
| CHINY/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
