| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | HG220806001 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | $30/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 50 dni |
| Zasady płatności: | L/C, T/T, Western Union, D/P |
| Możliwość Supply: | 1000 sztuk/miesiąc |
| Materiał: | 20CrNiMo | Numer zęba: | 56 |
|---|---|---|---|
| Poziom: | 12.566 | Średnica skoku: | 224 mm |
| Całkowita wysokość: | 75 mm | Twardość: | 58-62 HRC |
| Podkreślić: | Pojedynczy moduł przekładni śrubowej 4,przekładnia śrubowa 20CrNiMoA,przekładnia śrubowa AISI 8620 pojedyncza |
||

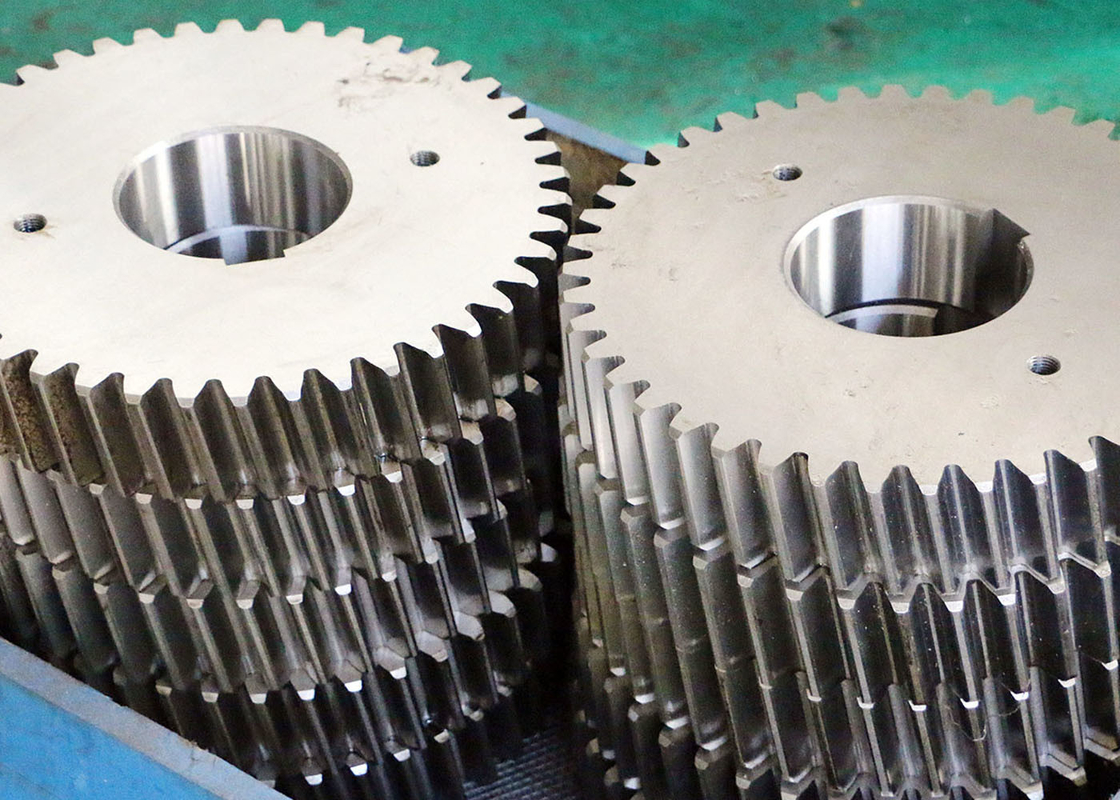

AISI 8620 20CrNiMoA Stalowe 4-modulowe przekładnie spiralne do reduktorów prędkości
1)Opis narzędzi spiralnych
Zęby spiralne to zęby cylindryczne z zębami pod kątem osi obrotu koła biegów.
2) Cechy narzędzi spiralnych
Przesunięcie obciążeń śrubowych jest bardziej miękkie niż w przypadku zespółów.
Sprzęt spiralny może pracować z większą pojemnością ładunkową, spokojniejszym biegiem i większą pojemnością prędkości w porównaniu z wyposażeniem napędowym.
3) Główne dane techniczne narzędzi spiralnych
Kąt ciśnienia: kąt ciśnienia jest kątem działania napędu zęba lub kątem między linią zamarzania
pomiędzy zębami oczkowymi a dotykiem do koła pasma w punkcie oczkowym.
Typowe kąty ciśnienia to 14,5° lub 20°
kąt szyby: kąt szyby jest kątem, w którym zęby biegów są wyrównane w stosunku do osi.
| Produkty | Zębatki spiralne |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Sprzęt cylindryczny |
| Produkcja | Zwierzęta do jazdy |
| Szlifowanie zębów | √ |
| Moduł (M) | 4 |
| Liczba zębów (Z) | 56 |
| kąt ciśnienia (α) | 20° |
| kąt prowadzenia | 15° |
| Stopień dokładności | Klasa ISO 6-7 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
