| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | HG22082607 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | $150/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 50 dni |
| Zasady płatności: | L/C, T/T, Western Union, D/P |
| Możliwość Supply: | 1000 sztuk/miesiąc |
| Materiał: | AISI 4140 | Obróbka cieplna: | Indukcyjny hardenig |
|---|---|---|---|
| produkcja: | Główne urządzenia | Moduł: | 8 |
| Szerokość twarzy: | 55 | kąt helisy: | 15° |
| Podkreślić: | 8-modułowe pojedyncze przekładnie śrubowe,8-modułowe przekładnie śrubowe,przekładnie śrubowe ISO 7 |
||

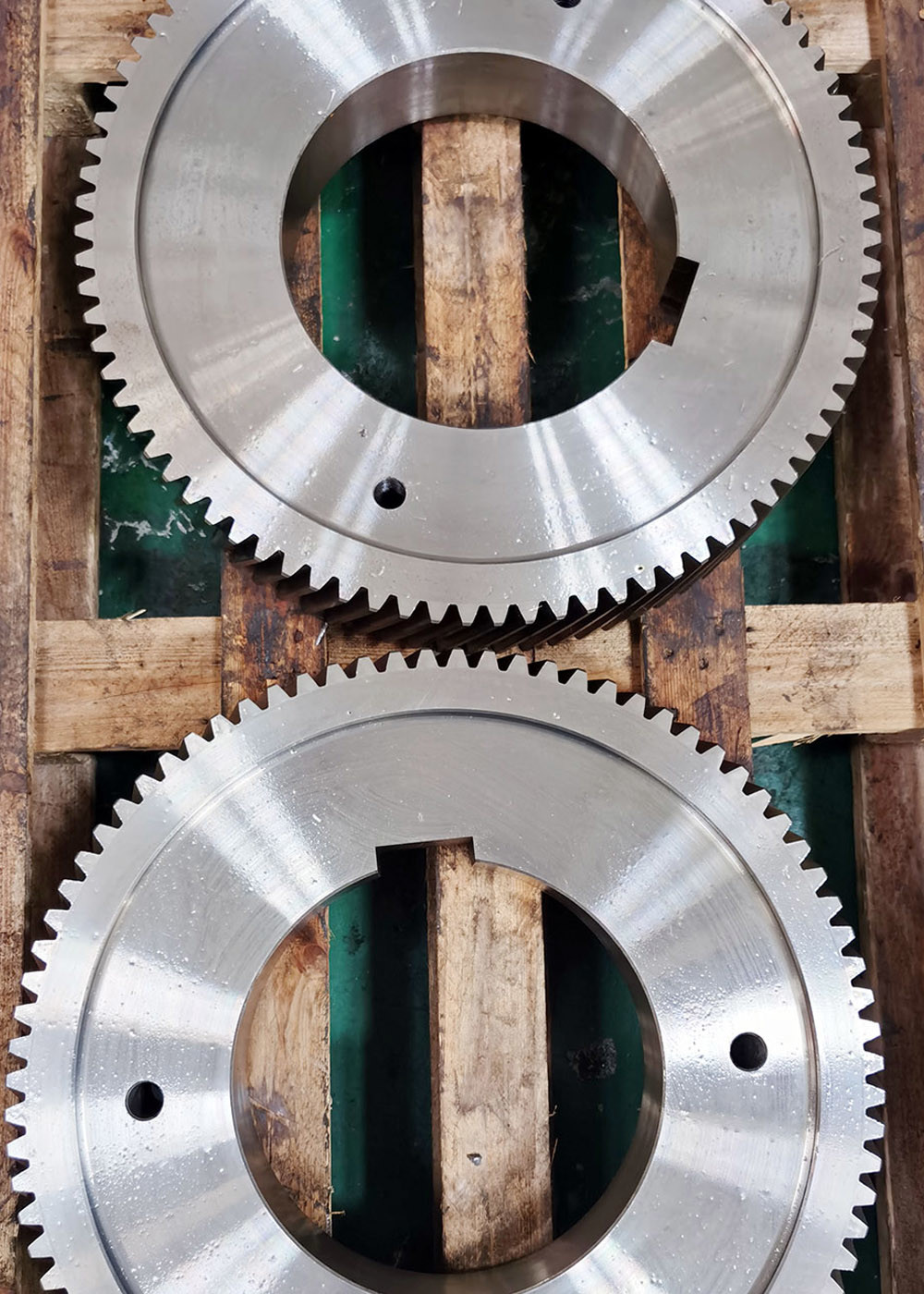

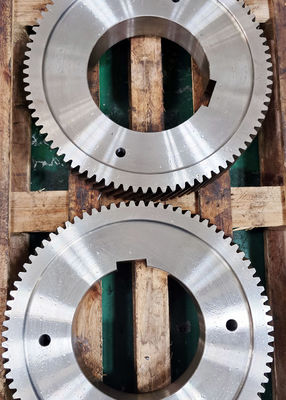

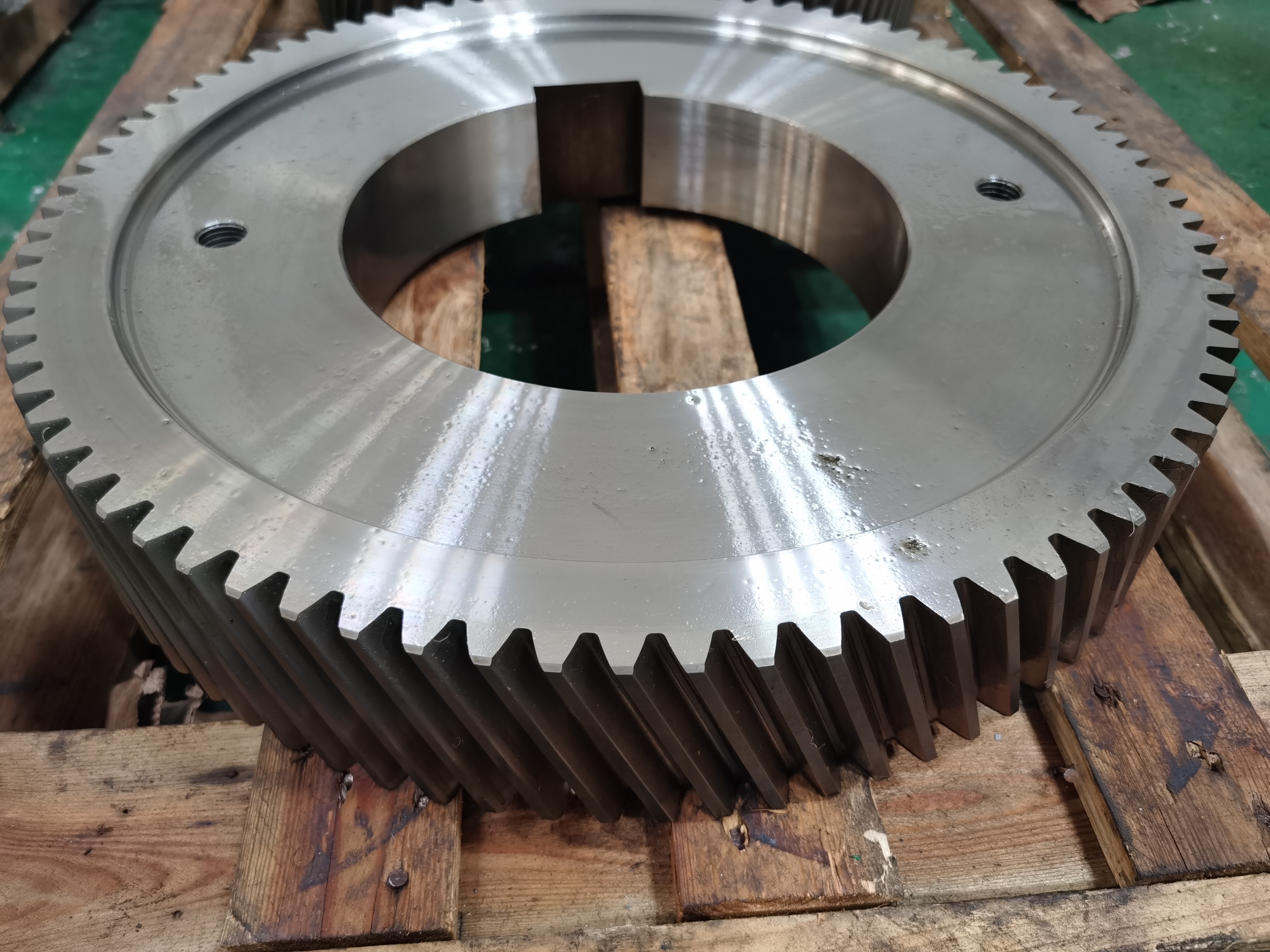

Specjalnie wykonane biegówki biegówki 8 modułów
1) Opis zębów spiralnych
Sprzęt spiralny jest ulepszoną wersją sprzętów szporów.
Zęby tego biegu są nachylone pod kątem zwanym kątem spiralnym.
Ta skłonność pomagają wziąć siłę napędową osiową w jednym kierunku, poprawia obszar kontaktowy jak długość zębów
jest wyższa w sprężynowych w porównaniu do biegów o tej samej szerokości.
2) Główne dane techniczne zespółów spiralnych
a) Opis okrągłego rozpięcia jest taki sam jak w przypadku biegów z napędem.
Odległość między tymi samymi punktami na sąsiednich zębach przekładni.
b) Normalny okrągły ton jest odległością między tymi samymi punktami sąsiednich zębów na powierzchni średnicy tonu w kierunku normalnym.
c) Przesunięcie średnicy zęba spiralnego jest takie samo jak zęba zębowe.
To stosunek liczby zębów do średnicy.
d) Normalne rozpięcie średnicy to rozpięcie średnicy w normalnej powierzchni na zębach przekładni spiralnych.
e) Odległość osiowa jest również odległością między tymi samymi punktami na sąsiednich zębach, które są mierzone w kierunku osiowym powierzchni odległości.
| Produkty | Zestawy spiralne |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Sprzęt cylindryczny |
| Produkcja | Wykorzystanie przyrządów do szlifowania |
| Szlifowanie zębów | √ |
| Moduł (M) | 8 |
| Liczba zębów (Z) | Zwyczajne |
| kąt ciśnienia (α) | 20° |
| kąt prowadzenia | 15° |
| Stopień dokładności | Klasa ISO 6-7 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
