| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | GB22112302 |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | $1000/ Set |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 55 dni |
| Zasady płatności: | L/C, T/T, Western Union, D/P |
| Możliwość Supply: | 150 zestawów/miesiąc |
| Materiał: | 17CrNiMo6/42CrMo | Rodzaj: | Trzy przekładnie planetarne |
|---|---|---|---|
| Profil zęba: | Przekładnia czołowa i przekładnia wewnętrzna | Twardość: | 58-62 HRC |
| Aplikacje: | Wydobywanie węgla | Kolor: | Żółty |
| Podkreślić: | Skrzynia biegów reduktora 42CrMo,przekładnia redukcyjna przekładnia epicykliczna,trzy przekładnie planetarne przekładnia epicykliczna |
||

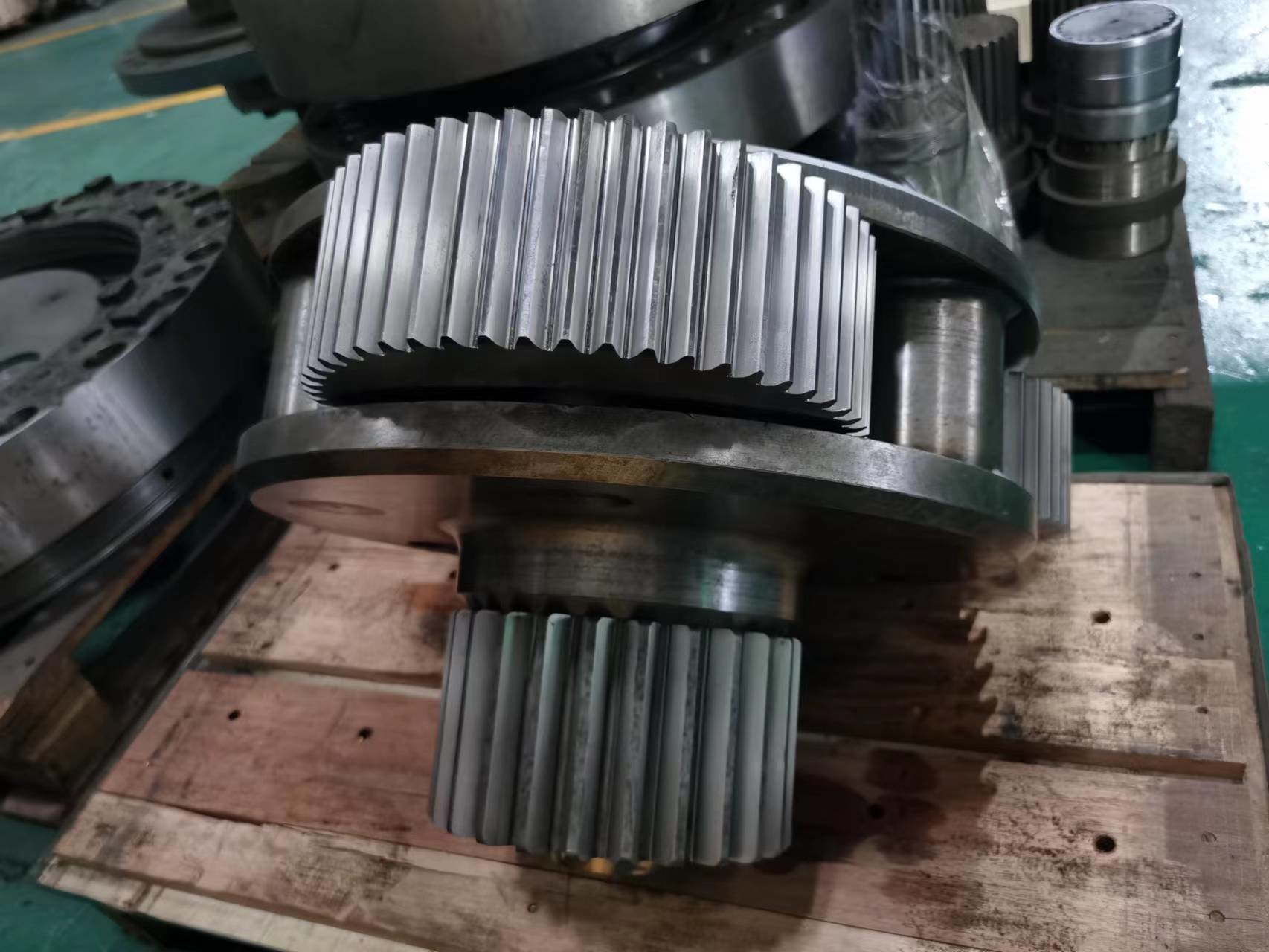

1) Opis przekładni epicyklicznej
Przekładnia epicykliczna lub przekładnia planetarna to układ przekładni składający się z jednego lub więcej zewnętrznych lub planetarnych kół zębatych lub zębników obracających się wokół centralnego koła słonecznego lub koła słonecznego.
Zazwyczaj koła obiegowe są montowane na ruchomym ramieniu lub wsporniku, który sam może obracać się względem koła słonecznego.
Systemy przekładni epicyklicznych obejmują również zewnętrzne koło koronowe lub pierścień, który zazębia się z kołami planetarnymi.P
przekładnie lanearne (lub przekładnie planetarne) są zazwyczaj klasyfikowane jako proste lub złożone przekładnie planetarne.
2) Zaleta przekładni planetarnej
Przekładnie planetarne zapewniają dużą gęstość mocy w porównaniu ze standardowymi przekładniami o równoległych osiach.
Zapewniają zmniejszenie objętości, wiele kombinacji kinematycznych, reakcje czysto skrętne i współosiowe wały.
Wady obejmują duże obciążenia łożysk, stałe wymagania dotyczące smarowania, niedostępność i złożoność konstrukcji.
| Produkty | Skrzynia biegów/reduktor biegów |
| Wytworzone na zamówienie | √ |
| Typ profilu koła zębatego | Przekładnia śrubowa/Podwójna przekładnia śrubowa |
| Produkcja zębów kół zębatych | Frezowanie kół zębatych / szlifowanie kół zębatych |
| Szlifowanie zębów przekładni | √ |
| Moduł (M) | Zwyczaj |
| Liczba zębów (Z) | Zwyczaj |
| Kąt nacisku (α) | 20°/14,5° |
| Kąt linii śrubowej (β) | Zwyczaj |
| Stopień dokładności zębów | Klasa ISO 6-7 |
| Obróbka cieplna | Nawęglanie/hartowanie cementu/azotowanie |
| Twardość powierzchni | 58-62 HRC |
| PORÓWNANIE KLAS KODÓW STALI | |||||
| CHINY/GB | ISO | ГΟСТ | ASTM | JIS | HAŁAS |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
