| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | HG23032501 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | $80/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 50 dni |
| Zasady płatności: | L/C, T/T, Western Union, D/P |
| Możliwość Supply: | 1000 sztuk / miesiąc |
| Numer zęba: | 26 | kąt helisy: | 15° |
|---|---|---|---|
| Szerokość twarzy: | 50 | Chropowatość zębów przekładni: | Ra0,8~Ra1,6 |
| Materiał: | 17CrNiMo6 | Klasa jakości: | Klasa ISO 6-7 |
| Podkreślić: | Szybka pojedyncza przekładnia śrubowa,pojedyncza przekładnia zębata ze stali 17CrNiMo6,pojedyncza przekładnia zębata Ra0.8 |
||

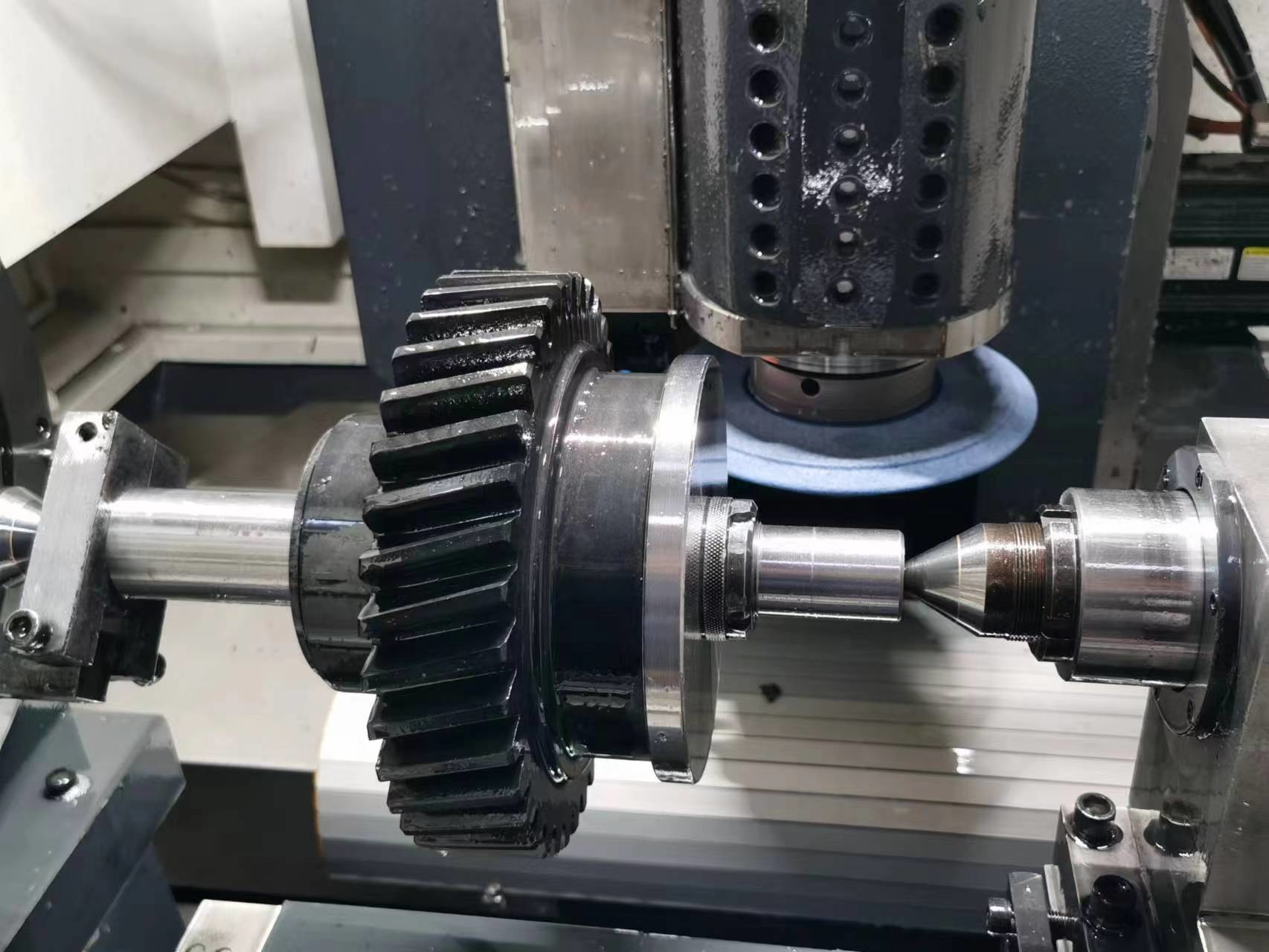

Koła przesyłowe pociągów dużych prędkości
1) Moduł normalny:7
2) Liczba zębów: 26
3) Średnica: 188.42
4) Średnica zewnętrzna: 202.42
5) kąt spiral: 15°
6) Kierunek spiralny: lewa ręka
7) Materiał: 17CrNiMo6
8) Dodatek: 7,0 mm
9) Odchylenie: 8,75 mm
10) Głębokość całkowita: 15,75 mm
| Produkty | Zębatki spiralne |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Sprzęt cylindryczny |
| Produkcja | Zwierzęta do jazdy |
| Szlifowanie zębów | √ |
| Moduł (M) | 7 |
| Liczba zębów (Z) | 26 |
| kąt ciśnienia (α) | 20° |
| kąt prowadzenia | 15° |
| Stopień dokładności | Klasa ISO 6-7 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
