Średnica skoku: | Zależy od aplikacji | Rodzaj przekładni: | przekładnia śrubowa |
---|---|---|---|
Kucie stali: | 17CrNiMo6 | kąt helisy: | Zależy od aplikacji |
Profil zęba: | Śrubowaty | Dokładność: | Grade ISO 7 |
Podkreślić: | Wyroby sztuczne,Zestaw śrubowy pojedynczy wykonany na zamówienie,Wysokiej precyzji jednoprzewodowy zespół szybowcowy |

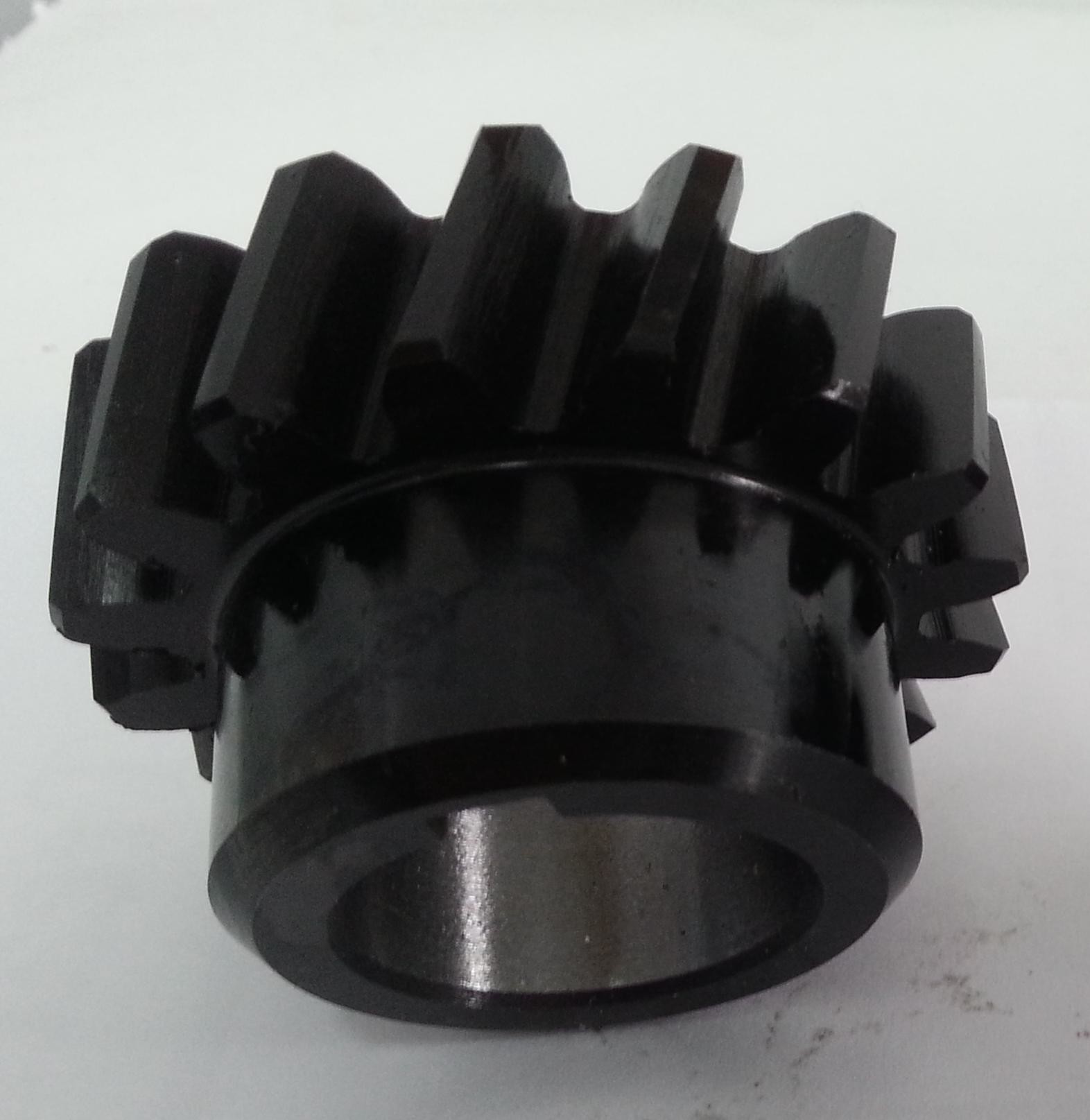

1) Opisy przekładni śrubowych
Poprzez cięcie, odlewanie, kucie i inne procesy, surowce są przetwarzane na koła zębate o zębach w kształcie spirali,
które nazywane są kołami zębatymi śrubowymi.
2) Zalety przekładni śrubowych
a) Dojrzałość procesu: Obróbka skrawaniem jest powszechną metodą produkcji kół zębatych śrubowych, w tym frezowanie i przeciąganie itp.
Proces jest dojrzały, o wysokiej dokładności obróbki i może spełniać wymagania różnych klas precyzji.
b) Wysoka wydajność produkcji: Wraz z rozwojem technologii numerycznego sterowania, produkcja kół zębatych śrubowych osiągnęła automatyzację
i precyzyjną obróbkę, znacznie poprawiając wydajność produkcji i zapewniając stabilną jakość produktu.
3) Zastosowania przekładni śrubowych
Ma to zastosowanie we wszystkich rodzajach przemysłu wytwórczego. Niezależnie od tego, czy jest to produkcja jednostkowa lub małoseryjna
czy produkcja przemysłowa na dużą skalę, może spełniać wymagania poprzez odpowiednie procesy produkcyjne, aby zapewnić normalne działanie
systemu przeniesienia napędu mechanicznego.
Produkty | Koła zębate śrubowe |
Wykonane na zamówienie | √ |
Typ profilu zęba | Koło zębate walcowe |
Produkcja | Frezowanie kół zębatych |
Szlifowanie zębów | √ |
Moduł (M) | 9 |
Liczba zębów (Z) | Niestandardowe |
Kąt przyporu (α) | 20° |
Kąt pochylenia | 20° |
Stopień dokładności | ISO 6-7 Grade |
Obróbka cieplna | Nawęglanie |
Twardość powierzchni | 58-62HRC |
PORÓWNANIE KLAS KODÓW STALI | |||||
CHINY/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XГT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
